Os acoplamentos de garra são componentes cruciais em sistemas mecânicos, oferecendo uma solução robusta e flexível para a transmissão de torque entre eixos desalinhados. Compostos por dois cubos, um conjunto de garras e anéis de vedação, esses acoplamentos garantem eficiência e confiabilidade em uma variedade de aplicações industriais.
Os cubos dos acoplamentos de garra são conectados aos eixos que necessitam ser acoplados, enquanto as garras são inseridas nos cubos para transmitir o torque entre eles. Os anéis de vedação desempenham um papel crucial na prevenção de vazamentos de fluido, assegurando um funcionamento seguro e confiável do sistema. Esses acoplamentos são especialmente projetados para suportar desalinhamentos angulares e paralelos, oferecendo flexibilidade excepcional e resistência em ambientes industriais exigentes.

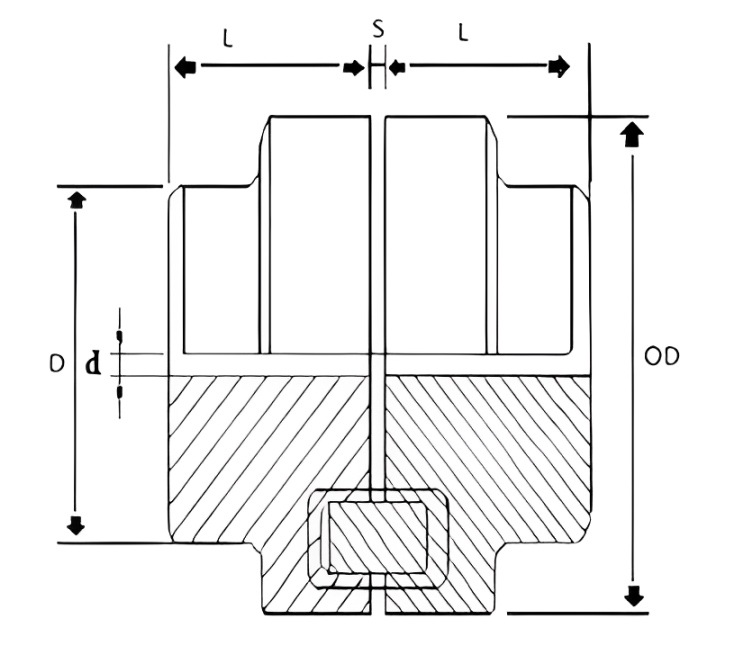

| NEX Tamanho | Torque | Rotação | Dimensões (mm) | Peso(kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nom. | Máx. | Máxima | Ø d | Ø cubos | Largura | GAP | ||||
| (Nm) | (Nm) | (rpm) | Mín. | Máx. | (D) | (OD) | (L) | (S) | ||
| NEX-50 | 19.5 | 39 | 12500 | 7 | 19 | 33 | 50 | 25 | 2,0 ±0,5 | 0.48 |
| NEX-67 | 38 | 76 | 10000 | 8 | 28 | 46 | 67 | 30 | 2,5 ±0,5 | 1.02 |
| NEX-82 | 80 | 160 | 8000 | 10 | 32 | 53 | 82 | 40 | 3,0 ±1,0 | 1.88 |
| NEX-97 | 169 | 338 | 7000 | 10 | 42 | 69 | 97 | 50 | 3,0 ±1,0 | 3.54 |
| NEX-112 | 268.5 | 537 | 6000 | 14 | 48 | 79 | 112 | 60 | 3,5 ±1,0 | 5.4 |
| NEX-128 | 431.8 | 863.6 | 5000 | 18 | 55 | 90 | 128 | 70 | 3,5 ±1,0 | 8.1 |
| NEX-148 | 679 | 1358 | 4500 | 22 | 65 | 107 | 148 | 80 | 3,5 ±1,0 | 13.5 |
| NEX-168 | 1120 | 2240 | 4000 | 28 | 75 | 124 | 168 | 88 | 3,5 ±1,5 | 19.3 |
| NEX-194 | 1790 | 3580 | 3500 | 32 | 85 | 140 | 198 | 100 | 3,5 ±1,5 | 26.3 |
| NEX-214 | 2698.9 | 5397.8 | 3000 | 40 | 95 | 158 | 218 | 112 | 4,0 ±2,0 | 35.7 |
