Acoplamentos TRASCO ES®
Como funcionam
Acoplamentos TRASCO ES®
Como funcionam
Os acoplamentos tipo ES
Os acoplamentos TRASCO ES® amortecem até 80% das vibrações do eixo do motor devido ao design compacto e aos materiais compostos, possuindo uma baixa inércia. Eles oferecem uma série de vantagens, incluindo resistência a produtos químicos, baixa condutividade térmica e elétrica, versatilidade, eficiência e durabilidade. São acoplamentos de precisão com alta rigidez torcional e flexibilidade angular, sendo utilizados em uma ampla gama de aplicações em diversos ramos da indústria.
Além de terem uma montagem fácil, rápida e isenta de folgas! Os acoplamentos TRASCO ES ajudam a melhorar a vida útil da máquina, aumentam a confiabilidade e o desempenho, além de reduzirem os custos de manutenção.
Esses acoplamentos são compostos por dois cubos separados por um elemento de poliuretano. Esse elemento está disponível em diferentes cores, cada uma representando uma dureza específica:
- Azul: 80 Shore A
- Vermelho: 98 Shore A
- Amarelo: 92 Shore A
- Verde: 64 Shore D
Lembrando que a dureza Shore é uma medida da resistência do material, variando de 0 a 100 nas escalas A ou D. Quanto maior o valor, maior a dureza. As letras são usadas para indicar se o material é flexível (A) ou rígido (D).


Especificações dos acoplamentos tipo ES®
O alto desempenho dos acoplamentos TRASCO® deve-se ao fato de que o elemento elástico opera sob compressão e nunca sob flexão. Podem operar em temperaturas de -40°C até 110°C.
- Furos de até 200 mm.
- Disponível em até 16 tamanhos.
- Torque nominal TKN de 10 a 28.000 Nm.
- Rotação máxima até 14.000 rpm.
Catálogos e manuais
Disponibilizamos abaixo os catálogos de nossos produtos para download:
Acoplamentos - TRASCO ES

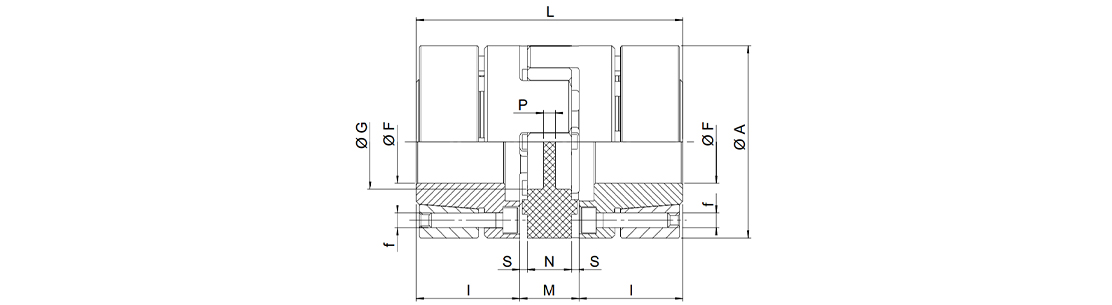

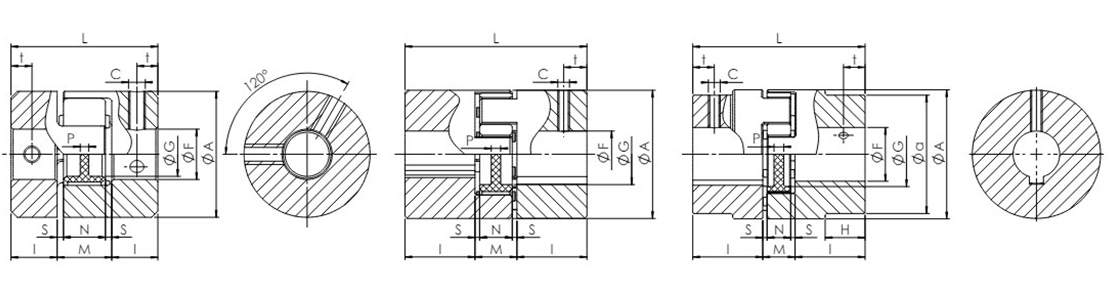

Tipo | F min (mm) | F max (mm) | Eixo | nmax (min -¹) | A (mm) | G (mm) | H-a (mm) | L (mm) | l (mm) | M (mm) | N (mm) | S (mm) | P (mm) | c | Ms (Nm) | t (mm) | Fig. | Material | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
W (kg) | J (kgm²) | ||||||||||||||||||
7 | 3 | 7 | 0.003 | 0,085 x 10 -6 | 40000 | 14 | 0 | 0 | 22 | 7 | 8 | 6 | 1 | 6 | M3 | 0.3 | 3.5 | 1 | alumínio |
9 | 4 | 10 | 0.008 | 0,48 x 10 -6 | 28000 | 20 | 7.2 | 0 | 30 | 10 | 10 | 8 | 1 | 2 | M3 | 0.3 | 5 | 1 | alumínio |
12 | 4 | 12 | 0.015 | 1,5 x 10 -6 | 22000 | 25 | 8.5 | 0 | 34 | 11 | 12 | 10 | 1 | 3 | M4 | 1.5 | 5 | 2 | alumínio |
14 | 4 | 16 | 0.019 | 2,7 x 10 -6 | 19000 | 30 | 10.5 | 0 | 35 | 11 | 13 | 10 | 1.5 | 2 | M4 | 1.5 | 5 | 2 | alumínio |
19/24 | 6 | 24 | 0.066 | 20,4 x 10 -6 | 14000 | 40 | 18 | 0 | 66 | 25 | 16 | 12 | 2 | 3.5 | M5 | 2 | 10 | 2 | alumínio |
24/28 | 8 | 32 | 0.140 | 74,5 x 10 -6 | 10600 | 55 | 27 | 0 | 78 | 30 | 18 | 14 | 2 | 4 | M5 | 2 | 10 | 2 | alumínio |
28/38 | 10 | 38 | 0.253 | 200,3 x 10 -6 | 8500 | 65 | 30 | 0 | 90 | 35 | 20 | 15 | 2.5 | 5.2 | M6 | 4 | 15 | 2 | alumínio |
38/45 | 12 | 45 | 0.455 | 400,6 x 10 -6 | 7100 | 80 | 38 | 0 | 114 | 45 | 24 | 18 | 3 | 5.6 | M8 | 10 | 15 | 2 | alumínio |
42 | 14 | 55 | 2.000 | 2246 x 10 -6 | 6000 | 95 | 46 | 0 | 126 | 50 | 26 | 20 | 3 | 5.6 | M8 | 10 | 20 | 2 | aço |
48 | 20 | 60 | 2.520 | 3786 x 10 -6 | 5600 | 105 | 51 | 0 | 140 | 56 | 28 | 21 | 3.5 | 6 | M8 | 10 | 25 | 2 | aço |
55 | 25 | 70 | 4.100 | 9986 x 10 -6 | 5000 | 120 | 60 | 0 | 160 | 65 | 30 | 22 | 4 | 9 | M10 | 17 | 20 | 2 | aço |
65 | 25 | 80 | 5.900 | 18352 x 10 -6 | 4600 | 135 | 68 | 0 | 185 | 75 | 35 | 26 | 4.5 | 8.3 | M10 | 17 | 20 | 2 | aço |
75 | 30 | 95 | 6.900 | 27402 x 10 -6 | 3700 | 160 | 80 | 53-135 | 210 | 85 | 40 | 30 | 5 | 8.3 | M10 | 17 | 25 | 3 | aço |
Tamanho | F min (mm) | F max (mm) | f | Parafusos para elementos de travamento | Ms (mm) | Eixo W (kg) | Eixo J (kgm²) | nmax (min -¹) | A (mm) | G (mm) | L (mm) | l (mm) | M (mm) | N (mm) | S (mm) | P (mm) | Material |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | 6 | 14 | M3 | 4 | 1.3 | 0.049 | 7 x 10 -6 | 28000 | 30 | 10.5 | 50 | 18.5 | 13 | 10 | 1.5 | 2 | alumínio |
19/24 | 10 | 20 | M4 | 6 | 2.9 | 0.120 | 30 x 10 -6 | 21000 | 40 | 18 | 66 | 25 | 16 | 12 | 2 | 3.5 | alumínio |
24/28 | 15 | 28 | M5 | 4 | 6 | 0.280 | 135 x 10 -6 | 15500 | 55 | 27 | 78 | 30 | 18 | 14 | 2 | 4 | alumínio |
28/38 | 19 | 38 | M5 | 8 | 6 | 0.450 | 315 x 10 -6 | 13200 | 65 | 30 | 90 | 35 | 20 | 15 | 2.5 | 5.2 | alumínio |
38/45 | 20 | 45 | M6 | 8 | 10 | 0.950 | 960 x 10 -6 | 10500 | 80 | 38 | 114 | 45 | 24 | 18 | 3 | 5.6 | alumínio |
42 | 28 | 50 | M8 | 4 | 35 | 2.300 | 3150 x 10 -6 | 9000 | 95 | 46 | 126 | 50 | 26 | 20 | 3 | 5.6 | aço |
48 | 35 | 60 | M8 | 4 | 35 | 3.080 | 5200 x 10 -6 | 8000 | 105 | 51 | 140 | 56 | 28 | 21 | 3.5 | 6 | aço |
55 | 35 | 65 | M10 | 4 | 71 | 4.670 | 10300 x 10 -6 | 6300 | 120 | 60 | 160 | 65 | 30 | 22 | 4 | 9 | aço |
65 | 40 | 70 | M12 | 4 | 120 | 6.700 | 19100 x 10 -6 | 5600 | 135 | 68 | 185 | 75 | 35 | 26 | 4.5 | 8.3 | aço |
Tamanho | Ø 10 | Ø 11 | Ø 14 | Ø 15 | Ø 16 | Ø 17 | Ø 18 | Ø 19 | Ø 20 | Ø 22 | Ø 24 | Ø 25 | Ø 28 | Ø 30 | Ø 32 | Ø 35 | Ø 38 | Ø 40 | Ø 42 | Ø 45 | Ø 48 | Ø 50 | Ø 55 | Ø 60 | Ø 65 | Ø 70 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | 10 | 12 | 22 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
19/24 | 42 | 46 | 60 | 65 | 69 | 74 | 79 | 84 | 88 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
24/28 | 0 | 0 | 0 | 66 | 72 | 77 | 82 | 87 | 92 | 102 | 113 | 118 | 135 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
28/38 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 175 | 185 | 205 | 225 | 235 | 266 | 287 | 308 | 339 | 373 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
38/45 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 255 | 283 | 312 | 326 | 367 | 398 | 427 | 471 | 515 | 545 | 577 | 620 | 0 | 0 | 0 | 0 | 0 | 0 |
42 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 420 | 460 | 500 | 563 | 627 | 670 | 714 | 790 | 850 | 880 | 0 | 0 | 0 | 0 |
48 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 557 | 612 | 649 | 687 | 744 | 801 | 840 | 932 | 1033 | 0 | 0 |
55 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 986 | 1112 | 1140 | 1185 | 1284 | 1412 | 1420 | 1652 | 1680 | 1691 |
65 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1531 | 1580 | 1772 | 1840 | 1960 | 2049 | 2438 | 2495 | 2590 |
Tipo de acoplamento A recomendado diâmetro do cubo (mm) e torque transmissível (nm), válido para tolerâncias de eixo k6

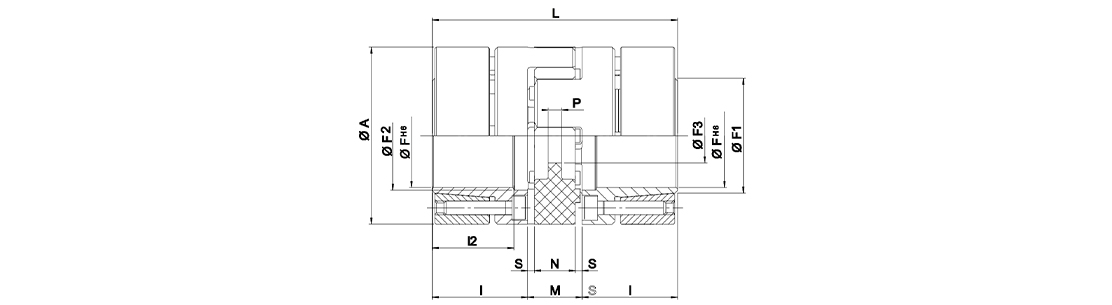

Tamanho | F -H6 (mm) | Ms (mm) | Eixo W (kg) | Eixo J (kgm²) | nmax (min -¹) | A (mm) | L (mm) | l (mm) | l2 (mm) | M (mm) | N (mm) | S (mm) | P (mm) | F1 (mm) | F2 (mm) | F3 (mm) | Material |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | 14 | 1.89 | 0.080 | 11 x 10 -6 | 28000 | 32 | 50 | 18.5 | 15.5 | 13 | 10 | 1.5 | 2 | 17 | 17 | 8.5 | aço |
19/24 – 37,5 | 16 | 3.05 | 0.160 | 37 x 10 -6 | 21000 | 37.5 | 66 | 25 | 21 | 16 | 12 | 2 | 3.5 | 20 | 19 | 9.5 | aço |
19/24 | 19 | 3.05 | 0.190 | 46 x 10 -6 | 21000 | 40 | 66 | 25 | 21 | 16 | 12 | 2 | 3.5 | 23 | 22 | 9.5 | aço |
24/28-50 | 24 | 4.9 | 0.330 | 136 x 10 -6 | 15500 | 50 | 78 | 30 | 25 | 18 | 14 | 2 | 4 | 30 | 29 | 12.5 | aço |
24/28 | 25 | 8.5 | 0.440 | 201 x 10 -6 | 15500 | 55 | 78 | 30 | 25 | 18 | 14 | 2 | 4 | 32 | 30 | 12.5 | aço |
28/38 | 35 | 8.5 | 0.640 | 438 x 10 -6 | 13200 | 65 | 90 | 35 | 30 | 20 | 15 | 2.5 | 5.2 | 42 | 40 | 14.5 | aço |
38/45 | 40 | 14 | 1.320 | 1325 x 10 -6 | 10500 | 80 | 114 | 45 | 40 | 24 | 18 | 3 | 5.6 | 49 | 46 | 16.5 | aço |
42 | 42 | 35 | 2.230 | 3003 x 10 -6 | 9000 | 95 | 126 | 50 | 45 | 26 | 20 | 3 | 5.6 | 54 | 55 | 18.5 | aço |
48 | 45 | 35 | 3.090 | 5043 x 10 -6 | 8000 | 105 | 140 | 56 | 50 | 28 | 21 | 3.5 | 6 | 65 | 60 | 20.5 | aço |
55 | 50 | 71 | 4.740 | 10020 x 10 -6 | 6300 | 120 | 160 | 65 | 58 | 30 | 22 | 4 | 9 | 65 | 72 | 22.5 | aço |
TKN (Nm) | TKN (Nm) | TKN (Nm) | TKN (Nm) | ||
---|---|---|---|---|---|
98 Sh. A | 98 Sh. A | 64 Sh. D | 64 Sh. D | ||
25 x 20 | 14 | 12.5 | 25 | 16 | 32 |
32 x 25 | 19/24 – 37,5 | 14 | 28 | 17 | 34 |
32 x 30 | 19/24 | 17 | 34 | 21 | 42 |
40 x 35 | 24/28- 50 | 43 | 86 | 54 | 108 |
50 x 45 | 24/28 | 60 | 120 | 75 | 150 |
63 x 55 | 28/38 | 160 | 320 | 200 | 400 |

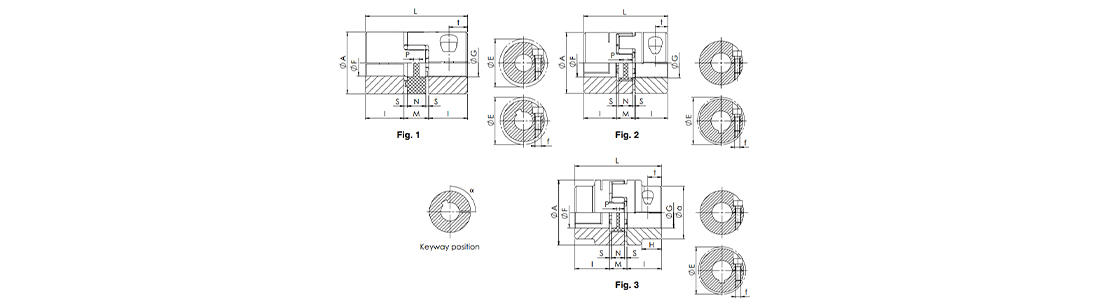

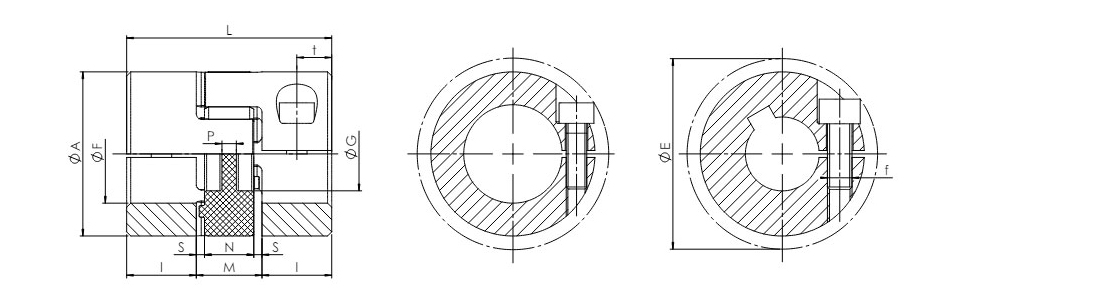

Tamanho | F min (mm) | F max (mm) | f | Ms (mm) | Eixo W (kg) | Eixo J (kgm²) | nmax (min -¹) | Posição de saída | A (mm) | G (mm) | H -a (mm) | L (mm) | l (mm) | M (mm) | N (mm) | S (mm) | P (mm) | t (mm) | E (mm) | Fig. | Material |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7 | 3 | 7 | M2 | 0.35 | 0.003 | 0,085 x 10 -6 | 40000 | 0 | 14 | 0 | – | 22 | 7 | 8 | 6 | 1 | 6 | 4 | 15 | 1 | alumínio |
9 | 4 | 10 | M2,5 | 0.75 | 0.007 | 0,42 x 10 -6 | 28000 | 0 | 20 | 7.2 | – | 30 | 10 | 10 | 8 | 1 | 2 | 5 | 23.4 | 1 | alumínio |
12 | 4 | 12 | M3 | 1.4 | 0.015 | 1,4 x 10 -6 | 22000 | 180° | 25 | 8.5 | – | 34 | 11 | 12 | 10 | 1 | 3 | 5 | 27 | 1 | alumínio |
14 | 6 | 16 | M3 | 1.4 | 0.018 | 2,6 x 10 -6 | 19000 | 180° | 30 | 10.5 | – | 35 | 11 | 13 | 10 | 1.5 | 2 | 5.5 | 32.2 | 1 | alumínio |
19/24 | 10 | 24 | M5 | 11 | 0.071 | 18,1 x 10 -6 | 14000 | 120° | 40 | 18 | – | 66 | 25 | 16 | 12 | 2 | 3.5 | 12 | 45.7 | 1 | alumínio |
24/28 | 10 | 32 | M6 | 11 | 0.156 | 74,9 x 10 -6 | 10600 | 90º | 55 | 27 | – | 78 | 30 | 18 | 14 | 2 | 4 | 12 | 57.5 | 2 | alumínio |
28/38 | 14 | 38 | M8 | 25 | 0.240 | 163,9 x 10 -6 | 8500 | 90º | 65 | 30 | – | 90 | 35 | 20 | 15 | 2.5 | 5.2 | 13.5 | 72.6 | 2 | alumínio |
38/45 | 18 | 45 | M8 | 25 | 0.440 | 465,5 x 10 -6 | 7100 | 90º | 80 | 38 | – | 114 | 45 | 24 | 18 | 3 | 5.6 | 16 | 83.3 | 2 | alumínio |
42 | 25 | 50 | M10 | 70 | 2.100 | 3095 x 10 -6 | 6000 | 0 | 95 | 46 | – | 126 | 50 | 26 | 20 | 3 | 5.6 | 20 | 78.8 | 2 | aço |
48 | 25 | 55 | M12 | 120 | 2.900 | 5160 x 10 -6 | 5600 | 0 | 105 | 51 | – | 140 | 56 | 28 | 21 | 3.5 | 6 | 21 | 108 | 2 | aço |
55 | 35 | 70 | M12 | 120 | 4.000 | 9737 x 10 -6 | 5000 | 0 | 120 | 60 | – | 160 | 65 | 30 | 22 | 4 | 9 | 26 | 122 | 2 | aço |
65 | 40 | 80 | M14 | 190 | 5.800 | 17974 x 10 -6 | 4600 | 0 | 135 | 68 | – | 185 | 75 | 35 | 26 | 4.5 | 8.3 | 27.5 | 139 | 2 | aço |
75 | 40 | 80 | M16 | 295 | 8.100 | 29304 x 10 -6 | 2950 | 0 | 160 | 80 | 53-135 | 210 | 85 | 40 | 30 | 5 | 8.3 | 30 | 147.5 | 3 | aço |
Tamanho | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7 | 0.9 | 1 | 1 | 1.1 | 1.2 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
9 | 0 | 2.1 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
12 | 0 | 4.1 | 4.2 | 4.4 | 4.6 | 4.8 | 5 | 5.2 | 5.4 | 5.5 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
14 | 0 | 0 | 5 | 5.2 | 5.4 | 5.5 | 5.7 | 5.9 | 6.1 | 6.3 | 6.7 | 6.8 | 7 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
19/24 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 28 | 29 | 29 | 31 | 31 | 32 | 34 | 34 | 35 | 30 | 32 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
24/28 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 24 | 27 | 29 | 34 | 37 | 39 | 44 | 46 | 49 | 54 | 59 | 61 | 68 | 73 | 78 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
28/38 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 58 | 62 | 66 | 75 | 79 | 83 | 91 | 100 | 104 | 116 | 124 | 133 | 145 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
38/45 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 62 | 66 | 75 | 79 | 83 | 91 | 100 | 104 | 116 | 124 | 133 | 145 | 158 | 166 | 174 | 187 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
42 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 139 | 153 | 167 | 174 | 195 | 209 | 223 | 243 | 264 | 278 | 292 | 313 | 334 | 348 | 0 | 0 | 0 | 0 | 0 | 0 |
48 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 254 | 285 | 305 | 326 | 356 | 387 | 407 | 428 | 458 | 489 | 509 | 560 | 0 | 0 | 0 | 0 | 0 |
55 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 326 | 356 | 387 | 407 | 428 | 458 | 489 | 509 | 560 | 611 | 662 | 713 | 0 | 0 |
65 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 488 | 530 | 558 | 586 | 628 | 670 | 697 | 767 | 837 | 907 | 976 | 1046 | 1116 |
75 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 769 | 808 | 865 | 923 | 961 | 1057 | 1154 | 1250 | 1346 | 1442 | 1538 |
Tipo de acoplamento M recomendado diâmetro do cubo (mm) e torque transmissível (nm), válido para tolerâncias de eixo k6

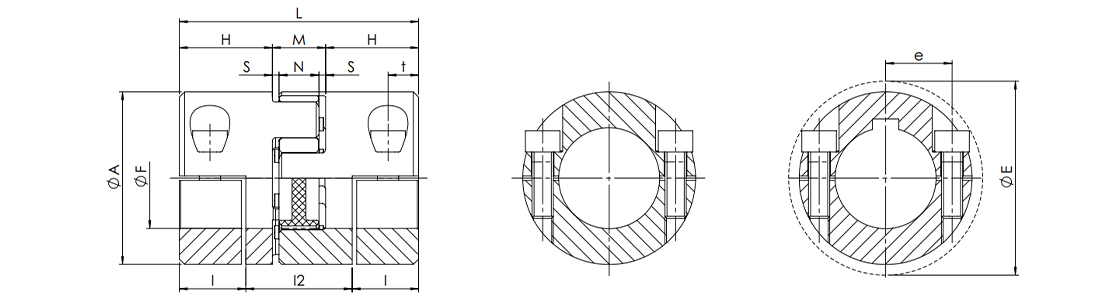

Tipo | F min (mm) | F max (mm) | f | Ms (mm) | Eixo W (kg) | Eixo J (kgm²) | nmax (min -¹) | A (mm) | H (mm) | l (mm) | L (mm) | M (mm) | N (mm) | S (mm) | E (mm) | t (mm) | e (mm) | Material |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | 5 | 16 | M3 | 1.3 | 0.025 | 4,6 x 10 -6 | 12700 | 30 | 18.5 | 14.5 | 50 | 13 | 10 | 1.5 | 32 | 7.5 | 11.5 | alumínio |
19/24 | 8 | 20 | M6 | 10 | 0.078 | 2,0 x 10 -6 | 9550 | 40 | 25 | 17.5 | 66 | 16 | 12 | 2 | 47 | 8 | 14.5 | alumínio |
24/28 | 10 | 28 | M6 | 10 | 0.160 | 76,3 x 10 -6 | 6950 | 55 | 30 | 22 | 78 | 18 | 14 | 2 | 57 | 10.5 | 20 | alumínio |
28/38 | 14 | 38 | M8 | 25 | 0.240 | 176,3 x 10 -6 | 5850 | 65 | 35 | 25 | 90 | 20 | 15 | 2.5 | 73 | 11.5 | 25 | alumínio |
38/45 | 18 | 45 | M8 | 25 | 0.470 | 503,9 x 10 -6 | 4750 | 80 | 45 | 33 | 114 | 24 | 18 | 3 | 84 | 15.5 | 30 | alumínio |
42 | 22 | 50 | M10 | 49 | 0.750 | 1121,7 x 10 -6 | 4000 | 95 | 50 | 36.5 | 126 | 26 | 20 | 3 | 94 | 18 | 36 | alumínio |
48 | 22 | 55 | M12 | 86 | 1.08 | 1870,4 x 10 -6 | 3600 | 105 | 56 | 39.5 | 140 | 28 | 21 | 3.5 | 105 | 18.5 | 36 | alumínio |
Tamanho | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | 2.8 | 3.3 | 3.9 | 4.4 | 5 | 5.6 | 6.1 | 6.7 | 7.8 | 8.3 | 8.9 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
19/24 | 0 | 0 | 0 | 18 | 20 | 23 | 25 | 27 | 32 | 34 | 36 | 41 | 43 | 45 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
24/28 | 0 | 0 | 0 | 0 | 0 | 23 | 25 | 27 | 32 | 34 | 36 | 41 | 43 | 45 | 50 | 54 | 57 | 63 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
28/38 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 58 | 62 | 66 | 75 | 79 | 83 | 91 | 100 | 104 | 116 | 124 | 133 | 145 | 158 | 0 | 0 | 0 | 0 | 0 | 0 |
38/45 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 62 | 66 | 75 | 79 | 83 | 91 | 100 | 104 | 116 | 124 | 133 | 145 | 158 | 166 | 174 | 187 | 0 | 0 | 0 |
42 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 132 | 145 | 158 | 165 | 184 | 198 | 211 | 230 | 250 | 263 | 277 | 296 | 316 | 329 | 0 |
48 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 212 | 231 | 241 | 270 | 289 | 308 | 337 | 366 | 385 | 404 | 433 | 462 | 481 | 529 |
Tipo de acoplamento M recomendado diâmetro do cubo (mm) e torque transmissível (nm), válido para tolerâncias de eixo k6
Tipo | F min (mm) | F max (mm) | C | Ms (mm) | nmax (min -¹) | A (mm) | L (mm) | l (mm) | M (mm) | N (mm) | S (mm) | P (mm) | t (mm) | E (mm) | Material |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7 | 3 | 7 | M2 | 0.6 | 40000 | 14 | 18 | 5 | 8 | 6 | 1 | 6 | 2.5 | 16.6 | alumínio |
9 | 4 | 10 | M2,5 | 1 | 28000 | 20 | 24 | 7 | 10 | 8 | 1 | 2 | 3.5 | 21.3 | alumínio |
12 | 4 | 12 | M3 | 1.4 | 22000 | 25 | 26 | 7 | 12 | 10 | 1 | 3 | 3.5 | 26.2 | alumínio |
14 | 6 | 16 | M4 | 2.9 | 19000 | 30 | 32 | 9.5 | 13 | 10 | 1.5 | 2 | 4.8 | 30.5 | alumínio |
19/24 | 10 | 24 | M6 | 11 | 14000 | 40 | 50 | 17 | 16 | 12 | 2 | 3.5 | 8.5 | 45 | alumínio |
24/28 | 10 | 32 | M6 | 11 | 10600 | 55 | 54 | 18 | 18 | 14 | 2 | 4 | 9 | 57.5 | alumínio |
28/38 | 14 | 35 | M8 | 25 | 8500 | 65 | 62 | 21 | 20 | 15 | 2.5 | 5.2 | 10.5 | 69 | alumínio |
38/45 | 18 | 45 | M10 | 49 | 7100 | 80 | 76 | 26 | 24 | 18 | 3 | 5.6 | 13 | 86 | alumínio |
Tamanho | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7 | 0.8 | 0.9 | 1 | 1 | 1.1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
9 | 0 | 2.1 | 2.2 | 2.3 | 2.5 | 2.6 | 2.7 | 2.8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
12 | 0 | 3.4 | 3.6 | 3.8 | 3.9 | 4.1 | 4.3 | 4.4 | 4.6 | 4.8 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
14 | 0 | 0 | 7.1 | 7.4 | 7.7 | 8 | 8.3 | 8.6 | 8.9 | 9.2 | 5.8 | 6 | 6.1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
19 | 0 | 0 | 0 | 0 | 0 | 24.4 | 25.1 | 25.8 | 26.5 | 27.1 | 28.5 | 29.2 | 29.9 | 31.2 | 31.9 | 32.6 | 25.4 | 26.3 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
24 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 23 | 25 | 27 | 32 | 34 | 36 | 41 | 43 | 45 | 50 | 54 | 57 | 63 | 68 | 72 | 0 | 0 | 0 | 0 | 0 |
28 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 58 | 62 | 66 | 75 | 79 | 83 | 91 | 100 | 104 | 116 | 124 | 133 | 145 | 0 | 0 | 0 | 0 |
38 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 99 | 105 | 119 | 125 | 132 | 145 | 158 | 165 | 184 | 198 | 211 | 230 | 250 | 263 | 277 | 296 |
Tipo de acoplamento M recomendado diâmetro do cubo (mm) e torque transmissível (nm), válido para tolerâncias de eixo k6

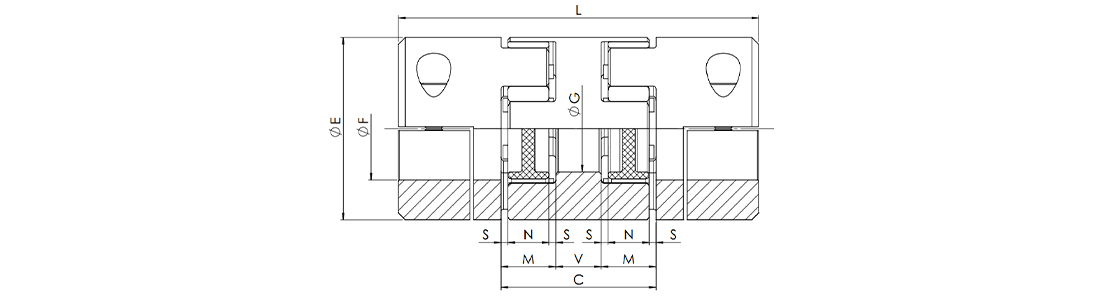

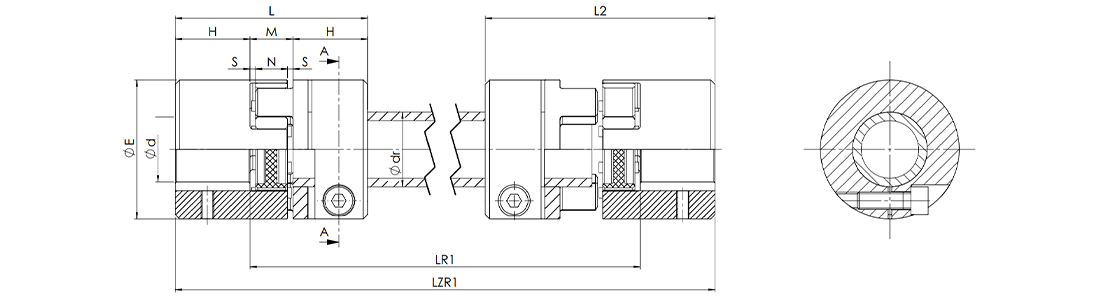

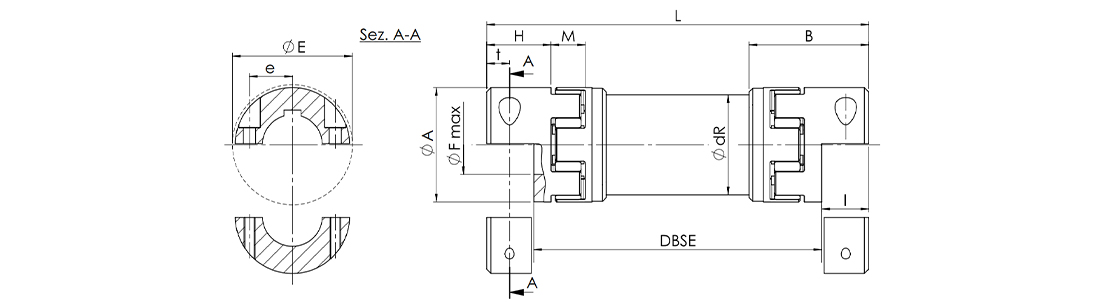

Tamanho | Fa max (mm) | E (mm) | C (mm) | L (mm) | V (mm) | M (mm) | S (mm) | N (mm) | G (mm) | Gess Material | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GESF | GESM | GES2M | GESF | GESM | GES2M | |||||||||
7 | 7 | 7 | 0 | 14 | 20 | 34 | 34 | 0 | 4 | 8 | 1 | 6 | – | alumínio |
9 | 10 | 10 | 0 | 20 | 25 | 45 | 45 | 0 | 5 | 10 | 1 | 8 | – | alumínio |
14 | 16 | 16 | 16 | 30 | 34 | 56 | 56 | 71 | 8 | 13 | 1.5 | 10 | – | alumínio |
19/24 | 24 | 24 | 20 | 40 | 42 | 92 | 92 | 92 | 10 | 16 | 2 | 12 | 18 | alumínio |
24/28 | 28 | 32 | 32 | 55 | 52 | 112 | 112 | 112 | 16 | 18 | 2 | 14 | 27 | alumínio |
28/38 | 38 | 38 | 38 | 65 | 58 | 128 | 128 | 128 | 18 | 20 | 2.5 | 15 | 30 | alumínio |
38/45 | 45 | 45 | 45 | 80 | 68 | 158 | 158 | 158 | 20 | 24 | 3 | 18 | 38 | alumínio |
42 | 55 | 50 | 50 | 95 | 74 | 174 | 174 | 174 | 22 | 26 | 3 | 20 | 46 | alumínio |
48 | 60 | 55 | 55 | 105 | 80 | 192 | 192 | 192 | 24 | 28 | 3.5 | 21 | 51 | alumínio |
55 | 70 | 70 | 0 | 120 | 88 | 218 | 218 | 0 | 28 | 30 | 4 | 22 | 60 | alumínio |
65 | 80 | 80 | 0 | 135 | 102 | 252 | 252 | 0 | 32 | 35 | 4.5 | 26 | 68 | alumínio |
Tipo | dmin (mm) | dmax (mm) | Parafusos DIN 4762-8.8 | Torque de aperto – Ms (mm) | Eixo 1 – J¹ | Eixo 1 – J² | Haste 1 – J³ | Ct (Nm/ rad) | A (mm) | H (mm) | I (mm) | B (mm) | M (mm) | DBSE min. (mm) | L (mm) | E (mm) | t (mm) | e (mm) | dR (mm) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | 5 | 16 | M3 | 1.34 | 0.00406 | 0.00238 | 0.091 | 893 | 30 | 18.5 | 14.5 | 36 | 13 | 72 | DBSE+29 | 32 | 7.5 | 11.5 | 27 |
19/24 | 8 | 20 | M6 | 10 | 0.02002 | 0.01304 | 0.329 | 3244 | 40 | 25 | 17.5 | 49 | 16 | 98 | DBSE+35 | 47 | 8 | 14.5 | 40 |
24/28 | 10 | 28 | M6 | 10 | 0.07625 | 0.04481 | 0.0693 | 6632 | 55 | 30 | 22 | 59 | 18 | 121 | DBSE+44 | 57 | 10.5 | 20 | 50 |
28/38 | 14 | 38 | M8 | 25 | 0.17629 | 0.1095 | 1.199 | 11814 | 65 | 35 | 25 | 67 | 20 | 137 | DBSE+50 | 73 | 11.5 | 25 | 60 |
38/45 | 18 | 45 | M8 | 25 | 0.50385 | 0.2575 | 2.972 | 29290 | 80 | 45 | 33 | 83.5 | 24 | 169 | DBSE+66 | 84 | 15.5 | 30 | 70 |
42 | 22 | 50 | M10 | 49 | 1.12166 | 0.5523 | 4.560 | 44930 | 95 | 50 | 36.5 | 93 | 26 | 180 | DBSE+73 | 94 | 18 | 36 | 80 |
48 | 22 | 55 | M12 | 86 | 1.87044 | 1.1834 | 9.251 | 91158 | 105 | 56 | 39.5 | 103 | 28 | 202 | DBSE+79 | 105 | 18.5 | 36 | 100 |
Tamanho | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 15 | 16 | 18 | 19 | 20 | 22 | 24 | 25 | 28 | 30 | 32 | 35 | 38 | 40 | 42 | 45 | 48 | 50 | 55 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
14 | 2.8 | 3.3 | 3.9 | 4.4 | 5 | 5.6 | 6.1 | 6.7 | 7.8 | 8.3 | 8.9 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
19/24 | 0 | 0 | 0 | 18 | 20 | 23 | 25 | 27 | 32 | 34 | 36 | 41 | 43 | 45 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
24/28 | 0 | 0 | 0 | 0 | 0 | 23 | 25 | 27 | 32 | 34 | 36 | 41 | 43 | 45 | 50 | 54 | 57 | 63 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
28/38 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 58 | 62 | 66 | 75 | 79 | 83 | 91 | 100 | 104 | 116 | 124 | 133 | 145 | 158 | 0 | 0 | 0 | 0 | 0 | 0 |
38/45 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 62 | 66 | 75 | 79 | 83 | 91 | 100 | 104 | 116 | 124 | 133 | 145 | 158 | 166 | 174 | 187 | 0 | 0 | 0 |
42 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 132 | 145 | 158 | 165 | 184 | 198 | 211 | 230 | 250 | 263 | 277 | 296 | 316 | 329 | 0 |
48 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 212 | 231 | 241 | 270 | 289 | 308 | 337 | 366 | 385 | 404 | 433 | 462 | 481 | 529 |
Furos e torques para fricção com cubo sem rasgo de chaveta (Nm)
