Juntas Universais
Como funcionam
Juntas universais
Como funcionam
Juntas universais
As juntas universais são componentes mecânicos que transmitem torque entre eixos que estão angularmente desalinhados. São resistentes e podem suportar cargas pesadas, o que as torna adequadas para aplicações onde os eixos estão sujeitos a forças significativas. Além disso, são essenciais para permitir que os eixos se movam livremente, mesmo quando desalinhados.
Elas são utilizadas em uma ampla variedade de aplicações, incluindo equipamentos de construção, máquinas-ferramenta e veículos, especialmente onde as rodas precisam se movimentar para cima e para baixo durante o deslocamento.


Especificações das juntas universais
Elas são compostas por dois garfos, um acoplamento e um cruzamento. Os garfos são conectados aos eixos, enquanto o acoplamento é ligado aos garfos. O cruzamento é um conjunto de rolamentos que possibilita o movimento independente dos garfos em relação um ao outro.
Catálogos e manuais
Disponibilizamos abaixo o catálogo de nossos produtos para download:
Juntas - Universais

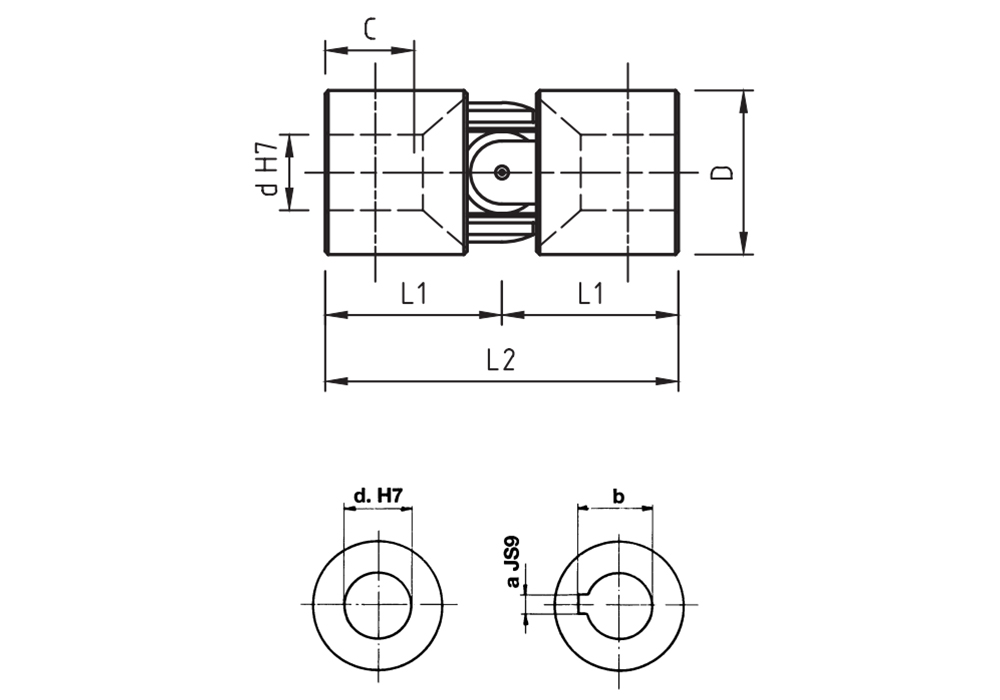

Tipo | d [mm] | a [mm] | b [mm] | D [mm] | L1 [mm] | C [mm] | L2 [mm] | Peso [kg] |
---|---|---|---|---|---|---|---|---|
GU01P | 6 | – | – | 16 | 17 | 9 | 34 | 0.05 |
GU02P | 8 | – | – | 18 | 20 | 11 | 40 | 0.06 |
GU03P | 10 | 3 | 11.4 | 22 | 24 | 14 | 48 | 0.11 |
GU04P | 12 | 4 | 13.8 | 26 | 28 | 16 | 56 | 0.17 |
GU05P | 14 | 5 | 16.3 | 29 | 30 | 17 | 60 | 0.22 |
GU1P | 16 | 5 | 18.3 | 32 | 34 | 20 | 68 | 0.32 |
GU2P | 18 | 6 | 20.8 | 37 | 37 | 21 | 74 | 0.47 |
GU3P | 20 | 6 | 22.8 | 42 | 41 | 23 | 82 | 0.67 |
GU4P | 22 | 6 | 24.8 | 47 | 47.5 | 25 | 95 | 1.00 |
GU5P | 25 | 8 | 28.3 | 52 | 54 | 29 | 108 | 1.35 |
GU6P | 30 | 8 | 33.3 | 58 | 61 | 34 | 122 | 1.85 |

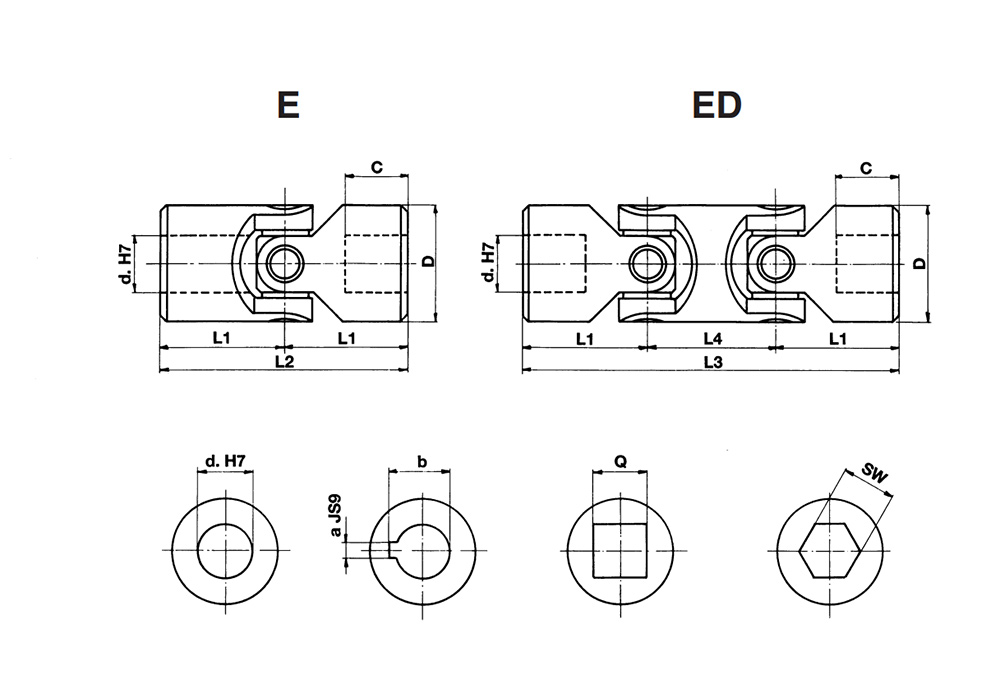

Tipo | Tipo | d [mm] | D [mm] | L2 [mm] | L1 [mm] | C [mm] | L4 [mm] | L3 [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Peso [kg] | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E | ED | DIN 808 | |||||||||||||
GU01E | GU01ED | 6 | 16 | 34 | 17 | 8 | 22 | 56 | 2 | 7 | 6 | 6 | 0.05 | 0.08 | |
GU02E | GU02ED | 8 | 16 | 40 | 20 | 11 | 22 | 62 | 2 | 9 | 8 | 8 | 0.05 | 0.08 | |
GU03E | GU03ED | 10 | 22 | 48 | 24 | 12 | 26 | 74 | 3 | 11.4 | 10 | 10 | 0.10 | 0.15 | |
GU04E | GU04ED | 12 | 25 | 56 | 28 | 13 | 30 | 86 | 4 | 13.8 | 12 | 12 | 0.16 | 0.25 | |
GU05E | GU05ED | 14 | 28 | 60 | 30 | 14 | 36 | 96 | 5 | 16.3 | 14 | 14 | 0.20 | 0.40 | |
GU1E | GU1ED | 16 | 32 | 68 | 34 | 16 | 36 | 104 | 5 | 18.3 | 16 | 16 | 0.30 | 0.45 | |
GU2E | GU2ED | 18 | 36 | 74 | 37 | 17 | 40 | 114 | 6 | 20.8 | 18 | 18 | 0.45 | 0.70 | |
GU3E | GU3ED | 20 | 42 | 82 | 41 | 18 | 46 | 128 | 6 | 22.8 | 20 | 20 | 0.60 | 1.00 | |
GU4E | GU4ED | 22 | 45 | 95 | 47.5 | 22 | 50 | 145 | 6 | 24.8 | 22 | 22 | 0.95 | 1.55 | |
GU5E | GU5ED | 25 | 50 | 108 | 54 | 26 | 55 | 163 | 8 | 28.3 | 25 | 25 | 1.20 | 2.00 | |
GU6E | GU6ED | 30 | 58 | 122 | 61 | 29 | 68 | 190 | 8 | 33.3 | 30 | 30 | 1.85 | 2.90 | |
GU6E1 | GU6ED1 | 32 | 58 | 130 | 65 | 33 | 68 | 198 | 10 | 35.3 | 30 | 30 | 2.00 | 3.00 | |
GU7E | GU7ED | 35 | 70 | 140 | 70 | 35 | 72 | 212 | 10 | 38.3 | ** | ** | 3.15 | 4.75 | |
GU8E | GU8ED | 40 | 80 | 160 | 80 | 39 | 85 | 245 | 12 | 43.3 | ** | ** | 4.60 | 7.20 | |
GU9E | GU9ED | 50 | 95 | 190 | 95 | 46 | 100 | 290 | 14 | 53.8 | ** | ** | 7.60 | 12.00 |
Tipo | Tipo | d [mm] | D [mm] | L2 [mm] | L1 [mm] | C [mm] | L4 [mm] | L3 [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Peso [kg] | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
E | ED | DIN 808/7551 | |||||||||||||
GU03EB | GU03EBD | 10 | 16 | 52 | 26 | 15 | 22 | 74 | 3 | 11.4 | 8 | 8 | 0.05 | 0.08 | |
GU04EB | GU04EBD | 12 | 22 | 62 | 31 | 18 | 26 | 88 | 4 | 13.8 | 10 | 10 | 0.12 | 0.20 | |
GU1EB | GU1EBD | 16 | 25 | 74 | 37 | 21 | 30 | 104 | 5 | 18.3 | 12 | 12 | 0.20 | 0.30 | |
GU3EB | GU3EBD | 20 | 32 | 86 | 43 | 24 | 38 | 124 | 6 | 22.8 | 16 | 16 | 0.35 | 0.50 | |
GU5EB | GU5EBD | 25 | 42 | 108 | 54 | 31 | 48 | 156 | 8 | 28.3 | 20 | 20 | 0.80 | 1.20 | |
GU6EB | GU6EBD | 30 | 50 | 132 | 66 | 38 | 56 | 188 | 8 | 33.3 | 25 | 25 | 1.20 | 1.70 | |
GU8EB | GU8EBD | 40 | 70 | 166 | 83 | 47 | 72 | 238 | 12 | 43.3 | ** | ** | 2.90 | 4.30 |
** Sob Consulta

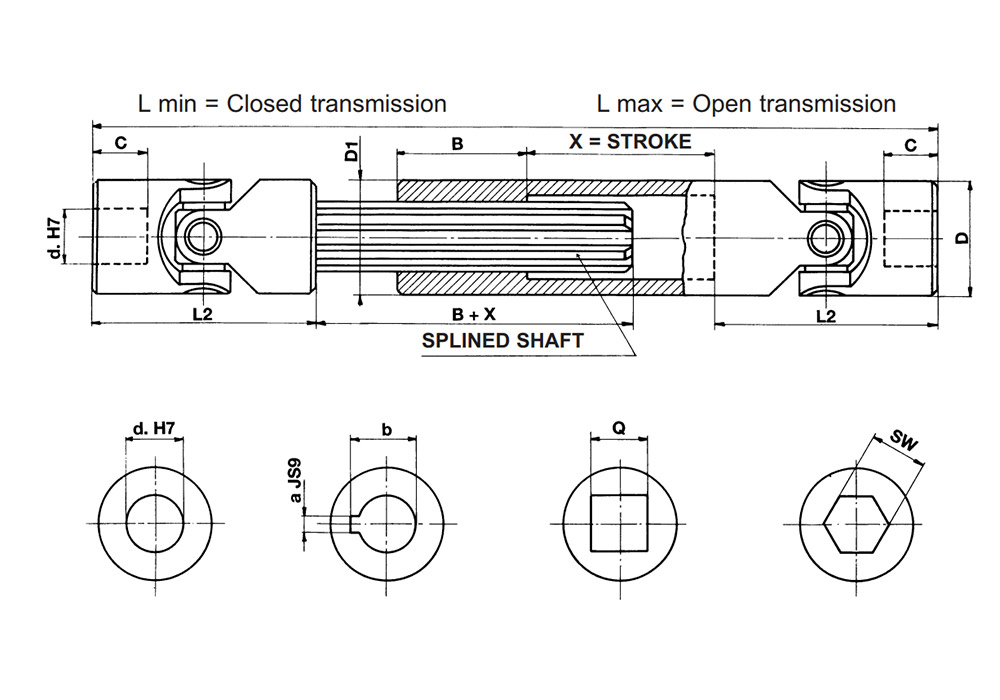

Tipo | d [mm] | D [mm] | L2 [mm] | C [mm] | Lmin [mm] | Lmax [mm] | X [mm] | B [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Perfil do eixo | D1 [mm] | Peso [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GU01EA | 6 | 16 | 34 | 8 | ** | ** | ** | 25 | 2 | 7 | 6 | 6 | SW 8 | 16 | – |
GU02EA | 8 | 16 | 40 | 11 | ** | ** | ** | 25 | 2 | 9 | 8 | 8 | SW 8 | 16 | – |
GU03EA | 10 | 22 | 48 | 12 | 140 | 170 | 30 | 30 | 3 | 11.4 | 10 | 10 | 11 x 14 Z6 | 22 | 0.310 |
160 | 200 | 40 | 0.360 | ||||||||||||
180 | 240 | 60 | 0.380 | ||||||||||||
230 | 330 | 100 | 0.500 | ||||||||||||
GU04EA | 12 | 25 | 56 | 13 | 160 | 190 | 30 | 40 | 4 | 13.8 | 12 | 12 | 13 x 16 Z6 | 26 | 0.500 |
180 | 225 | 45 | 0.560 | ||||||||||||
200 | 270 | 70 | 0.620 | ||||||||||||
220 | 300 | 80 | 0.670 | ||||||||||||
250 | 355 | 105 | 0.760 | ||||||||||||
280 | 420 | 140 | 0.840 | ||||||||||||
300 | 450 | 150 | 0.900 | ||||||||||||
GU05EA | 14 | 28 | 60 | 14 | 170 | 200 | 30 | 40 | 5 | 16.3 | 14 | 14 | 13 x 16 Z6 | 29 | 0.620 |
180 | 220 | 40 | 0.640 | ||||||||||||
200 | 260 | 60 | 0.720 | ||||||||||||
220 | 300 | 80 | 0.780 | ||||||||||||
250 | 350 | 100 | 0.870 | ||||||||||||
280 | 420 | 140 | 0.960 | ||||||||||||
300 | 450 | 150 | 1.030 | ||||||||||||
350 | 550 | 200 | 1.170 | ||||||||||||
400 | 650 | 250 | 1.330 | ||||||||||||
GU1EA | 16 | 32 | 68 | 16 | 190 | 220 | 30 | 40 | 5 | 18.3 | 16 | 16 | 16 x 20 Z6 | 32 | 0.900 |
210 | 250 | 40 | 0.980 | ||||||||||||
240 | 320 | 80 | 1.100 | ||||||||||||
250 | 350 | 100 | 1.140 | ||||||||||||
275 | 390 | 115 | 1.240 | ||||||||||||
300 | 430 | 130 | 1.330 | ||||||||||||
380 | 590 | 210 | 1.600 | ||||||||||||
400 | 630 | 230 | 1.730 | ||||||||||||
GU2EA | 18 | 36 | 74 | 17 | 230 | 280 | 50 | 40 | 6 | 20.8 | 18 | 18 | 18 x 22 Z6 | 37 | 1.350 |
250 | 320 | 70 | 1.460 | ||||||||||||
270 | 370 | 100 | 1.550 | ||||||||||||
290 | 400 | 110 | 1.660 | ||||||||||||
300 | 415 | 115 | 1.710 | ||||||||||||
400 | 620 | 220 | 2.230 | ||||||||||||
500 | 820 | 320 | 2.750 | ||||||||||||
GU3EA | 20 | 42 | 82 | 18 | 250 | 300 | 50 | 45 | 6 | 22.8 | 20 | 20 | 21 x 25 Z6 | 42 | 1.990 |
270 | 340 | 70 | 2.120 | ||||||||||||
290 | 380 | 90 | 2.250 | ||||||||||||
320 | 440 | 120 | 2.460 | ||||||||||||
380 | 560 | 180 | 2.860 | ||||||||||||
420 | 640 | 220 | 3.130 | ||||||||||||
500 | 800 | 300 | 3.660 | ||||||||||||
GU4EA | 22 | 45 | 95 | 22 | 250 | 280 | 30 | 45 | 6 | 24.8 | 22 | 22 | 23 x 28 Z6 | 47 | 2.350 |
270 | 320 | 50 | 2.510 | ||||||||||||
290 | 350 | 60 | 2.670 | ||||||||||||
330 | 430 | 100 | 3.000 | ||||||||||||
350 | 470 | 120 | 3.160 | ||||||||||||
470 | 710 | 240 | 4.130 | ||||||||||||
GU5EA | 25 | 50 | 108 | 26 | 295 | 345 | 50 | 45 | 8 | 28.3 | 25 | 25 | 26 x 32 Z6 | 52 | 3.390 |
310 | 375 | 65 | 3.520 | ||||||||||||
350 | 450 | 100 | 3.920 | ||||||||||||
380 | 500 | 120 | 4.200 | ||||||||||||
420 | 590 | 170 | 4.590 | ||||||||||||
460 | 660 | 200 | 4.980 | ||||||||||||
500 | 745 | 245 | 5.370 | ||||||||||||
GU6EA | 30 | 58 | 122 | 29 | 330 | 380 | 50 | 50 | 8 | 33.3 | 30 | 30 | 32 x 38 Z8 | 58 | 4.900 |
350 | 420 | 70 | 5.170 | ||||||||||||
370 | 455 | 85 | 5.420 | ||||||||||||
400 | 510 | 110 | 5.850 | ||||||||||||
450 | 620 | 170 | 6.480 | ||||||||||||
500 | 720 | 220 | 7.140 | ||||||||||||
540 | 795 | 255 | 7.690 | ||||||||||||
GU7EA | 35 | 70 | 140 | 35 | ** | ** | ** | 70 | 10 | 38.3 | ** | ** | 36 x 42 Z8 | 70 | – |
GU8EA | 40 | 80 | 160 | 39 | ** | ** | ** | 80 | 12 | 43.3 | ** | ** | 42 x 48 Z8 | 80 | – |
GU9EA | 50 | 95 | 190 | 46 | ** | ** | ** | 90 | 14 | 53.8 | ** | ** | 46 x 54 Z8 | 95 | – |
Tipo | d [mm] | D [mm] | L2 [mm] | C [mm] | Lmin [mm] | Lmax [mm] | X [mm] | B [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Perfil do eixo | D1 [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GU03EBA | 10 | 16 | 52 | 14 | ** | ** | ** | 25 | 3 | 11.4 | 8 | 8 | SW 8 | 16 |
GU04EBA | 12 | 22 | 62 | 18 | ** | ** | ** | 30 | 4 | 13.8 | 10 | 10 | 11 x 14 Z6 | 22 |
GU1EBA | 16 | 25 | 74 | 21 | ** | ** | ** | 40 | 5 | 18.3 | 12 | 12 | 13 x 16 Z6 | 26 |
GU3EBA | 20 | 32 | 86 | 24 | ** | ** | ** | 40 | 6 | 22.8 | 16 | 16 | 16 x 20 Z6 | 32 |
GU5EBA | 25 | 42 | 108 | 31 | ** | ** | ** | 45 | 8 | 28.3 | 20 | 20 | 21 x 25 Z6 | 42 |
GU6EBA | 30 | 50 | 132 | 38 | ** | ** | ** | 45 | 8 | 33.3 | 25 | 25 | 26 x 32 Z6 | 52 |
GU8EBA | 40 | 70 | 166 | 47 | ** | ** | ** | 75 | 12 | 43.3 | ** | ** | 36 x 42 Z8 | 70 |
** Sob Consulta

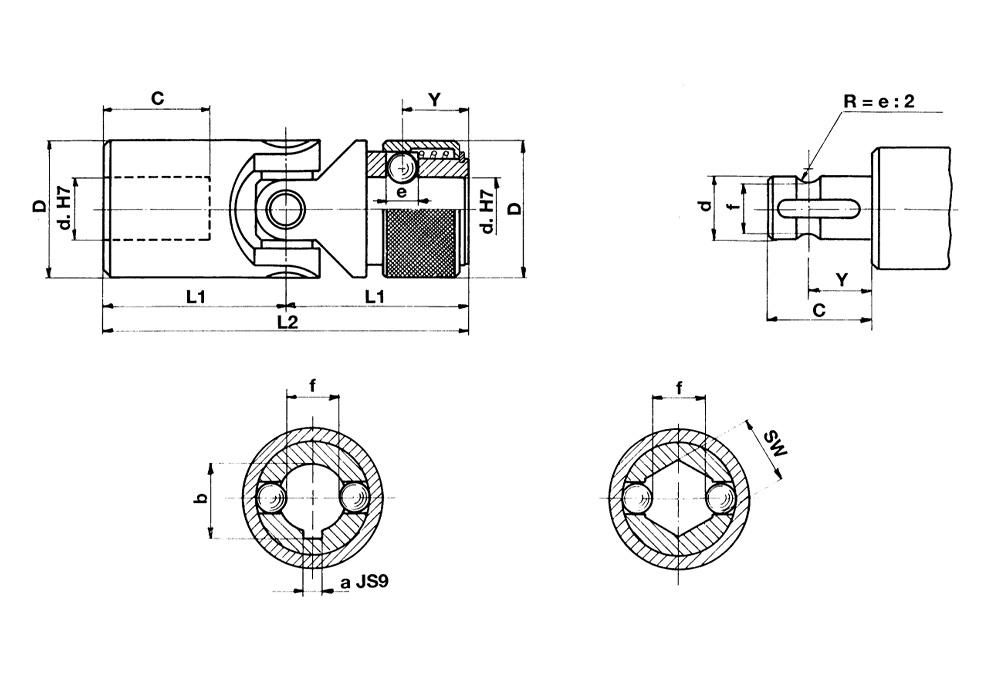

Tipo | d [mm] | D [mm] | L2 [mm] | L1 [mm] | C [mm] | Y [mm] | e [mm] | f [mm] | a [mm] | b [mm] | SW [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
GU02ER | 8 | 16 | 52 | 26 | 14 | 9.5 | 3.5 | 6.3 | 2 | 9 | 8 |
GU03ER | 10 | 22 | 62 | 31 | 17 | 11.5 | 4 | 8.7 | 3 | 11 | 10 |
GU04ER | 12 | 25 | 74 | 37 | 21 | 13.5 | 4 | 11 | 4 | 13.3 | 12 |
GU05ER | 14 | 25 | 74 | 37 | 21 | 13.5 | 4 | 13 | 5 | 15.3 | 14 |
GU1ER | 16 | 32 | 86 | 43 | 24 | 14 | 6.35 | 14.8 | 5 | 17.3 | 16 |
GU2ER | 18 | 36 | 96 | 48 | 28 | 19 | 8 | 16 | 6 | 19.8 | 18 |
GU3ER | 20 | 42 | 108 | 54 | 31 | 19 | 8 | 18 | 6 | 22.8 | 20 |
GU4ER | 22 | 45 | 120 | 60 | 34 | 20.5 | 10 | 20 | 6 | 24.8 | 22 |
GU5ER | 25 | 50 | 132 | 66 | 38 | 20.5 | 10 | 23 | 8 | 28.3 | 25 |
GU6ER | 30 | 58 | 166 | 83 | 49 | 25 | 10 | 28 | 8 | 33.3 | 30 |

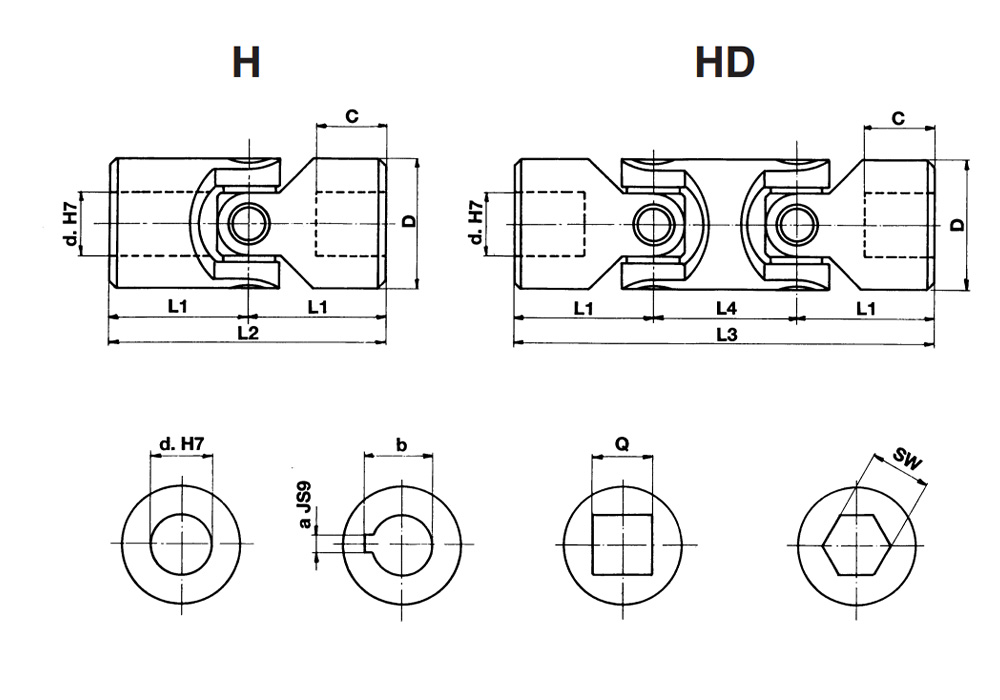

Tipo | Tipo | d [mm] | D [mm] | L2 [mm] | L1 [mm] | C [mm] | L4 [mm] | L3 [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Peso [kg] | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
H | HD | DIN 808 | |||||||||||||
GU03H | GU03HD | 10 | 22 | 48 | 24 | 12 | 26 | 74 | 3 | 11.4 | 10 | 10 | 0.10 | 0.15 | |
GU04H | GU04HD | 12 | 25 | 56 | 28 | 13 | 30 | 86 | 4 | 13.8 | 12 | 12 | 0.16 | 0.25 | |
GU05H | GU05HD | 14 | 28 | 60 | 30 | 14 | 36 | 96 | 5 | 16.3 | 14 | 14 | 0.20 | 0.40 | |
GU1H | GU1HD | 16 | 32 | 68 | 34 | 16 | 36 | 104 | 5 | 18.3 | 16 | 16 | 0.30 | 0.45 | |
GU2H | GU2HD | 18 | 36 | 74 | 37 | 17 | 40 | 114 | 6 | 20.8 | 18 | 18 | 0.45 | 0.70 | |
GU3H | GU3HD | 20 | 42 | 82 | 41 | 18 | 46 | 128 | 6 | 22.8 | 20 | 20 | 0.60 | 1.00 | |
GU4H | GU4HD | 22 | 45 | 95 | 47.5 | 22 | 50 | 145 | 6 | 24.8 | 22 | 22 | 0.95 | 1.55 | |
GU5H | GU5HD | 25 | 50 | 108 | 54 | 26 | 55 | 163 | 8 | 28.3 | 25 | 25 | 1.20 | 2.00 | |
GU6H | GU6HD | 30 | 58 | 122 | 61 | 29 | 68 | 190 | 8 | 33.3 | 30 | 30 | 1.85 | 2.90 | |
GU6H1 | GU6HD1 | 32 | 58 | 130 | 65 | 33 | 68 | 198 | 10 | 35.3 | 30 | 30 | 2.00 | 3.00 | |
GU7H | GU7HD | 35 | 70 | 140 | 70 | 35 | 72 | 212 | 10 | 38.3 | ** | ** | 3.15 | 4.75 | |
GU8H | GU8HD | 40 | 80 | 160 | 80 | 39 | 85 | 245 | 12 | 43.3 | ** | ** | 4.60 | 7.20 | |
GU9H | GU9HD | 50 | 95 | 190 | 95 | 46 | 100 | 290 | 14 | 53.8 | ** | ** | 7.60 | 12.00 |
Tipo | Tipo | d [mm] | D [mm] | L2 [mm] | L1 [mm] | C [mm] | L4 [mm] | L3 [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Peso [kg] | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HB | HBD | DIN 808/7551 | |||||||||||||
GU04HB | GU04HBD | 12 | 22 | 62 | 31 | 18 | 26 | 88 | 4 | 13.8 | 10 | 10 | 0.12 | 0.20 | |
GU1HB | GU1HBD | 16 | 25 | 74 | 37 | 21 | 30 | 104 | 5 | 18.3 | 12 | 12 | 0.20 | 0.30 | |
GU3HB | GU3HBD | 20 | 32 | 86 | 43 | 24 | 38 | 124 | 6 | 22.8 | 16 | 16 | 0.35 | 0.50 | |
GU5HB | GU5HBD | 25 | 42 | 108 | 54 | 31 | 48 | 156 | 8 | 28.3 | 20 | 20 | 0.80 | 1.20 | |
GU6HB | GU6HBD | 30 | 50 | 132 | 66 | 38 | 56 | 188 | 8 | 33.3 | 25 | 25 | 1.20 | 1.70 | |
GU8HB | GU8HBD | 40 | 70 | 166 | 83 | 47 | 72 | 238 | 12 | 43.3 | ** | ** | 2.90 | 4.30 |
** Sob Consulta

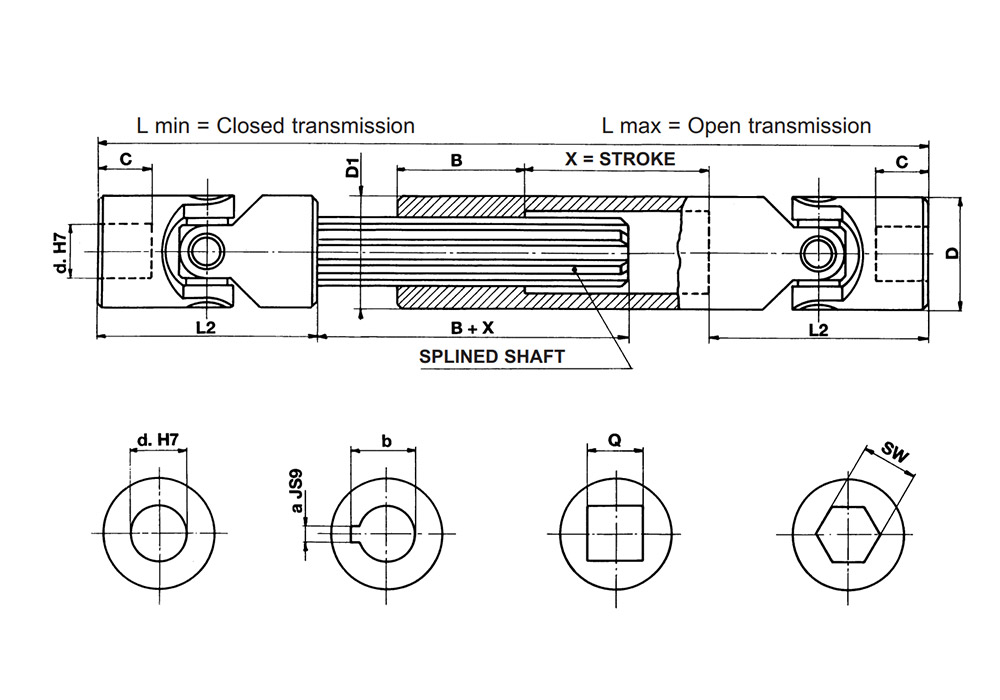

Tipo | d [mm] | D [mm] | L2 [mm] | C [mm] | Lmin [mm] | Lmax [mm] | X [mm] | B [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Perfil do eixo | D1 [mm] | Peso [kg] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GU03HA | 10 | 22 | 48 | 12 | 140 | 170 | 30 | 30 | 3 | 11.4 | 10 | 10 | 11 x 14 Z6 | 22 | 0.310 |
160 | 200 | 40 | 0.360 | ||||||||||||
180 | 240 | 60 | 0.380 | ||||||||||||
230 | 330 | 100 | 0.500 | ||||||||||||
GU04HA | 12 | 25 | 56 | 13 | 160 | 190 | 30 | 40 | 4 | 13.8 | 12 | 12 | 13 x 16 Z6 | 26 | 0.500 |
180 | 225 | 45 | 0.560 | ||||||||||||
200 | 270 | 70 | 0.620 | ||||||||||||
220 | 300 | 80 | 0.670 | ||||||||||||
250 | 355 | 105 | 0.760 | ||||||||||||
280 | 420 | 140 | 0.840 | ||||||||||||
300 | 450 | 150 | 0.900 | ||||||||||||
GU05HA | 14 | 28 | 60 | 14 | 170 | 200 | 30 | 40 | 5 | 16.3 | 14 | 14 | 13 x 16 Z6 | 29 | 0.620 |
180 | 220 | 40 | 0.640 | ||||||||||||
200 | 260 | 60 | 0.720 | ||||||||||||
220 | 300 | 80 | 0.780 | ||||||||||||
250 | 350 | 100 | 0.870 | ||||||||||||
280 | 420 | 140 | 0.960 | ||||||||||||
300 | 450 | 150 | 1.030 | ||||||||||||
350 | 550 | 200 | 1.170 | ||||||||||||
400 | 650 | 250 | 1.330 | ||||||||||||
GU1HA | 16 | 32 | 68 | 16 | 190 | 220 | 30 | 40 | 5 | 18.3 | 16 | 16 | 16 x 20 Z6 | 32 | 0.900 |
210 | 250 | 40 | 0.980 | ||||||||||||
240 | 320 | 80 | 1.100 | ||||||||||||
250 | 350 | 100 | 1.140 | ||||||||||||
275 | 390 | 115 | 1.240 | ||||||||||||
300 | 430 | 130 | 1.330 | ||||||||||||
380 | 590 | 210 | 1.600 | ||||||||||||
400 | 630 | 230 | 1.730 | ||||||||||||
GU2HA | 18 | 36 | 74 | 17 | 230 | 280 | 50 | 40 | 6 | 20.8 | 18 | 18 | 18 x 22 Z6 | 37 | 1.350 |
250 | 320 | 70 | 1.460 | ||||||||||||
270 | 370 | 100 | 1.550 | ||||||||||||
290 | 400 | 110 | 1.660 | ||||||||||||
300 | 415 | 115 | 1.710 | ||||||||||||
400 | 620 | 220 | 2.230 | ||||||||||||
500 | 820 | 320 | 2.750 | ||||||||||||
GU3HA | 20 | 42 | 82 | 18 | 250 | 300 | 50 | 45 | 6 | 22.8 | 20 | 20 | 21 x 25 Z6 | 42 | 1.990 |
270 | 340 | 70 | 2.120 | ||||||||||||
290 | 380 | 90 | 2.250 | ||||||||||||
320 | 440 | 120 | 2.460 | ||||||||||||
380 | 560 | 180 | 2.860 | ||||||||||||
420 | 640 | 220 | 3.130 | ||||||||||||
500 | 800 | 300 | 3.660 | ||||||||||||
GU4HA | 22 | 45 | 95 | 22 | 250 | 280 | 30 | 45 | 6 | 24.8 | 22 | 22 | 23 x 28 Z6 | 47 | 2.350 |
270 | 320 | 50 | 2.510 | ||||||||||||
290 | 350 | 60 | 2.670 | ||||||||||||
330 | 430 | 100 | 3.000 | ||||||||||||
350 | 470 | 120 | 3.160 | ||||||||||||
470 | 710 | 240 | 4.130 | ||||||||||||
GU5HA | 25 | 50 | 108 | 26 | 295 | 345 | 50 | 45 | 8 | 28.3 | 25 | 25 | 26 x 32 Z6 | 52 | 3.390 |
310 | 375 | 65 | 3.520 | ||||||||||||
350 | 450 | 100 | 3.920 | ||||||||||||
380 | 500 | 120 | 4.200 | ||||||||||||
420 | 590 | 170 | 4.590 | ||||||||||||
460 | 660 | 200 | 4.980 | ||||||||||||
500 | 745 | 245 | 5.370 | ||||||||||||
GU6HA | 30 | 58 | 122 | 29 | 330 | 380 | 50 | 50 | 8 | 33.3 | 30 | 30 | 32 x 38 Z8 | 58 | 4.900 |
350 | 420 | 70 | 5.170 | ||||||||||||
370 | 455 | 85 | 5.420 | ||||||||||||
400 | 510 | 110 | 5.850 | ||||||||||||
450 | 620 | 170 | 6.480 | ||||||||||||
500 | 720 | 220 | 7.140 | ||||||||||||
540 | 795 | 255 | 7.690 | ||||||||||||
GU7HA | 35 | 70 | 140 | 35 | ** | ** | ** | 70 | 10 | 38.3 | ** | ** | 36 x 42 Z8 | 70 | ** |
GU8HA | 40 | 80 | 160 | 40 | ** | ** | ** | 80 | 12 | 43.3 | ** | ** | 42 x 48 Z8 | 80 | ** |
GU9HA | 50 | 95 | 190 | 50 | ** | ** | ** | 90 | 14 | 53.8 | ** | ** | 46 x 54 Z8 | 95 | ** |
Tipo | d [mm] | D [mm] | L2 [mm] | C [mm] | Lmin [mm] | Lmax [mm] | X [mm] | B [mm] | a [mm] | b [mm] | Q [mm] | SW [mm] | Perfil do eixo | D1 [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GU04HBA | 12 | 22 | 62 | 18 | ** | ** | ** | 30 | 4 | 13.8 | 10 | 10 | 11 x 14 Z6 | 22 |
GU1HBA | 16 | 25 | 74 | 21 | ** | ** | ** | 40 | 5 | 18.3 | 12 | 12 | 13 x 16 Z6 | 26 |
GU3HBA | 20 | 32 | 86 | 24 | ** | ** | ** | 40 | 6 | 22.8 | 16 | 16 | 16 x 20 Z6 | 32 |
GU5HBA | 25 | 42 | 108 | 31 | ** | ** | ** | 45 | 8 | 28.3 | 20 | 20 | 21 x 25 Z6 | 42 |
GU6HBA | 30 | 50 | 132 | 38 | ** | ** | ** | 45 | 8 | 33.3 | 25 | 25 | 26 x 32 Z6 | 52 |
GU8HBA | 40 | 70 | 166 | 47 | ** | ** | ** | 70 | 12 | 43.3 | ** | ** | 36 x 42 Z8 | 70 |
** Sob Consulta
Tipo | d [mm] | D [mm] | L2 [mm] | L1 [mm] | C [mm] | Y [mm] | e [mm] | f [mm] | a [mm] | b [mm] | SW [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|
GU03HR | 10 | 22 | 62 | 31 | 17 | 11.5 | 4 | 8.7 | 3 | 11 | 10 |
GU04HR | 12 | 25 | 74 | 37 | 21 | 13.5 | 4 | 11 | 4 | 13.3 | 12 |
GU05HR | 14 | 25 | 74 | 37 | 21 | 13.5 | 4 | 13 | 5 | 15.3 | 14 |
GU1HR | 16 | 32 | 86 | 43 | 24 | 14 | 6.35 | 14.8 | 5 | 17.3 | 16 |
GU2HR | 18 | 36 | 96 | 48 | 28 | 19 | 8 | 16 | 6 | 19.8 | 18 |
GU3HR | 20 | 42 | 108 | 54 | 31 | 19 | 8 | 18 | 6 | 22.8 | 20 |
GU4HR | 22 | 45 | 120 | 60 | 34 | 20.5 | 10 | 20 | 6 | 24.8 | 22 |
GU5HR | 25 | 50 | 132 | 66 | 38 | 20.5 | 10 | 23 | 8 | 28.3 | 25 |
GU6HR | 30 | 58 | 166 | 83 | 49 | 25 | 10 | 28 | 8 | 33.3 | 30 |

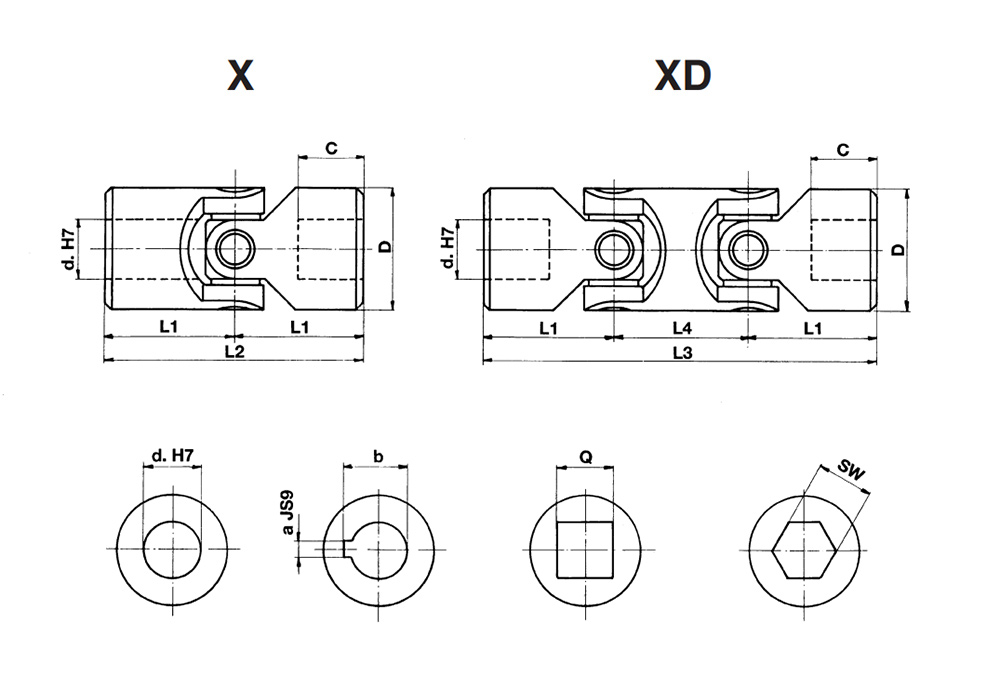

Tipo | Tipo | d [mm] | D [mm] | L2 [mm] | L1 [mm] | C [mm] | L4 [mm] | L3 [mm] | a* [mm] | b* [mm] | Q* [mm] | SW* [mm] | Peso [kg] | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
X | XD | |||||||||||||
GU01X | GU01XD | 6 | 16 | 34 | 17 | 8 | 22 | 56 | 2 | 7 | 6 | 6 | 0.05 | 0.08 |
GU02X | GU02XD | 8 | 16 | 40 | 20 | 11 | 22 | 62 | 2 | 9 | 8 | 8 | 0.05 | 0.08 |
GU03X | GU03XD | 10 | 22 | 48 | 24 | 12 | 26 | 74 | 3 | 11.4 | 10 | 10 | 0.10 | 0.15 |
GU04X | GU04XD | 12 | 25 | 56 | 28 | 13 | 30 | 86 | 4 | 13.8 | 12 | 12 | 0.16 | 0.25 |
GU1X | GU1XD | 16 | 32 | 68 | 34 | 16 | 36 | 104 | 5 | 18.3 | 16 | 16 | 0.30 | 0.45 |
GU3X | GU3XD | 20 | 42 | 82 | 41 | 18 | 46 | 128 | 6 | 22.8 | 20 | 20 | 0.60 | 1.00 |
GU5X | GU5XD | 25 | 50 | 108 | 54 | 26 | 55 | 163 | 8 | 28.3 | 25 | 25 | 1.20 | 2.00 |
GU6X | GU6XD | 30 | 58 | 122 | 61 | 29 | 68 | 190 | 8 | 33.3 | 30 | 30 | 1.85 | 2.90 |

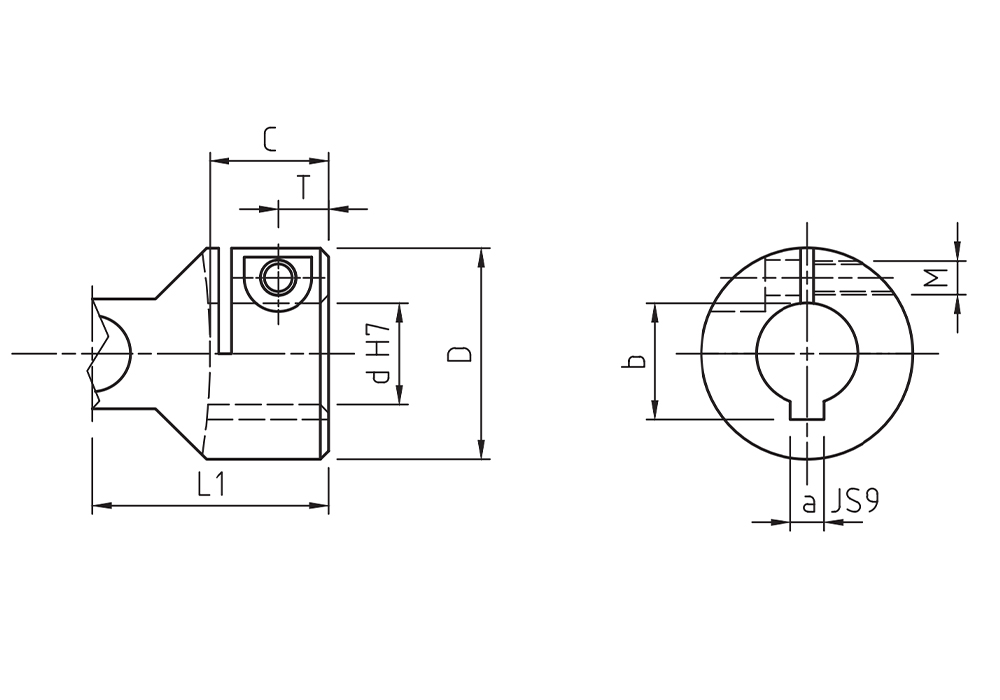

Código Especial | d [mm] | D [mm] | L1 [mm] | C [mm] | a [mm] | b [mm] | M [mm] | T [mm] | *Ta [Nm] |
---|---|---|---|---|---|---|---|---|---|
03CL1 | 10 | 22 | 24 | 12 | 3 | 11.4 | M4 | 5 | 5 |
04CL1 | 12 | 25 | 28 | 13 | 4 | 13.8 | M4 | 6 | 5 |
05CL1 | 14 | 28 | 30 | 14 | 5 | 16.3 | M4 | 6 | 5 |
1CL1 | 16 | 32 | 34 | 16 | 5 | 18.3 | M5 | 7 | 9 |
2CL1 | 18 | 36 | 37 | 17 | 6 | 20.8 | M5 | 7 | 9 |
3CL1 | 20 | 42 | 40 | 18 | 6 | 22.8 | M6 | 8 | 16 |
4CL1 | 22 | 45 | 47.5 | 22 | 6 | 24.8 | M6 | 8 | 16 |
5CL1 | 25 | 50 | 54 | 26 | 8 | 28.3 | M6 | 9.5 | 16 |
6CL1 | 30 | 58 | 61 | 29 | 8 | 33.3 | M8 | 11 | 36 |
7CL1 | 35 | 70 | 70 | 35 | 10 | 38.3 | M8 | 13 | 36 |
8CL1 | 40 | 80 | 80 | 39 | 12 | 43.3 | M10 | 14 | 65 |
9CL1 | 50 | 95 | 95 | 46 | 14 | 53.8 | M12 | 17.5 | 100 |
*Ta – torque máximo dos parafusos

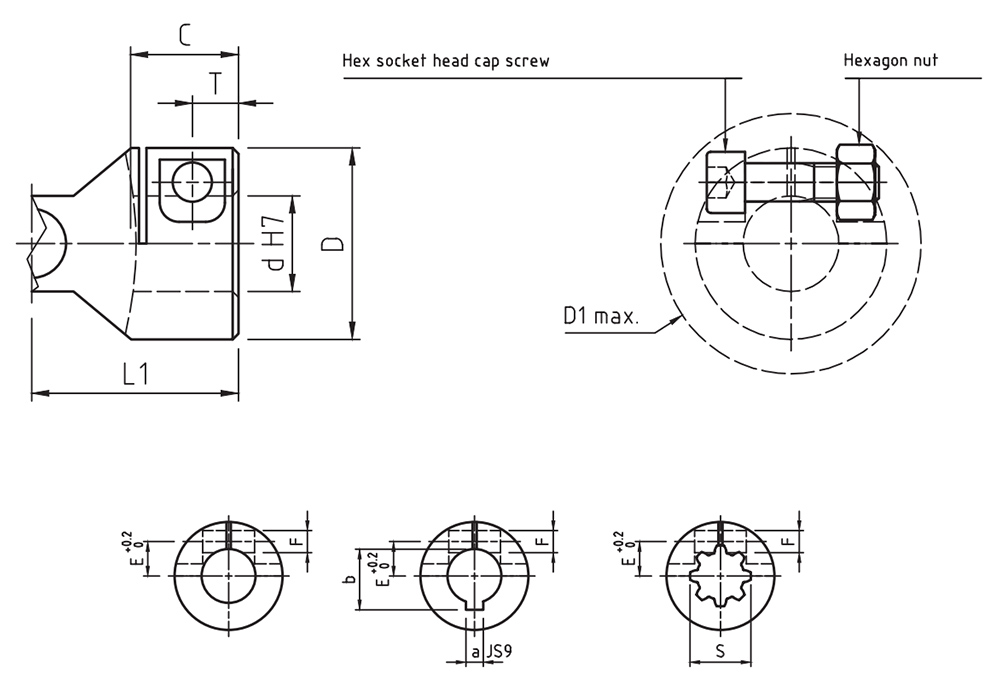

Código Especial | d [mm] | D [mm] | L1 [mm] | C [mm] | a [mm] | b [mm] | F [mm] | T [mm] | E [mm] | J [mm] | T [mm] | T [mm] | *Ta [Nm] | S DIN 5482 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1CL2 | 16 | 32 | 43 | 24 | 5 | 18.3 | Ø 5.2 | 7.5 | 8 | 13.4 | 3 | 4.5 | M5= 9 | 17×14 Z9 |
2CL2 | 18 | 36 | 37 | 17 | 6 | 20.8 | Ø 5.2 | 7.5 | 9 | 15.4 | 3 | 4.5 | M5= 9 | 18×15 Z10 |
3CL2 | 20 | 42 | 41 | 18 | 6 | 22.8 | Ø 5.2 | 8 | 10 | 17.5 | 3 | 5 | M5= 9 | 20×17 Z12 |
5CL2 | 25 | 50 | 54 | 26 | 8 | 28.3 | Ø 6.2 | 9.5 | 12.5 | 21.9 | 3.5 | 6.1 | M6= 16 | 25×22 Z14 |

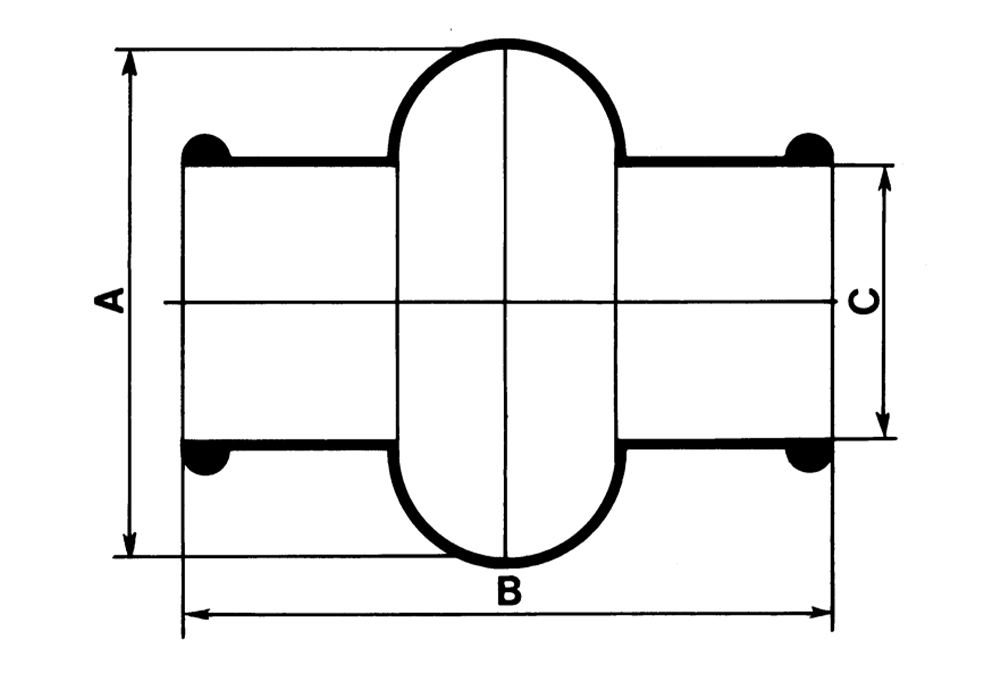

Tipo | A [mm] | B [mm] | C [mm] | Diâmetro externo da junta D [mm] |
---|---|---|---|---|
GMU01M | 28 | 34 | 15 | 16 |
GMU02M | 32 | 40 | 16.5 | 18 |
GMU03M | 40 | 45 | 20.5 | 22 |
GMU04M | 48 | 50 | 24.5 | 25/26 |
GMU05M | 52 | 56 | 27.5 | 28/29 |
GMU1M | 56 | 65 | 30.5 | 32 |
GMU2M | 66 | 72 | 35.5 | 36/37 |
GMU3M | 75 | 82 | 40 | 42 |
GMU4M | 84 | 95 | 45 | 45/47 |
GMU5M | 92 | 108 | 50 | 50/52 |
GMU6M | 100 | 122 | 56 | 58 |
