Os Limitadores de Torque SAFEMAX® evitam problemas causados por erro humano e mau funcionamento mecânico ao desengatar instantaneamente o lado do motor em caso de sobrecarga de torque, eliminando o risco de paradas custosas. Além disso, oferecem um desengate rápido, ocorrendo em 1 a 3 milissegundos, permitindo uma retomada ágil e precisa das operações da máquina assim que a causa da sobrecarga for eliminada.

Os SAFEMAX® são sistemas de limitadores de torque sem folga para transmissão direta ou indireta e também se destacam por terem baixo momento de inércia e um projeto compacto. Esses limitadores são livres de manutenção, possibilitando um ajuste fácil e seguro do torque. Adicionalmente, proporcionam a opção de reengate a 360° ou em fase.

Catálogo Completo

GLS-SG-N

GLS-SG-N com Trasco E

GLS-SG-N com Servoplus

GLS-SG-N com Servomate

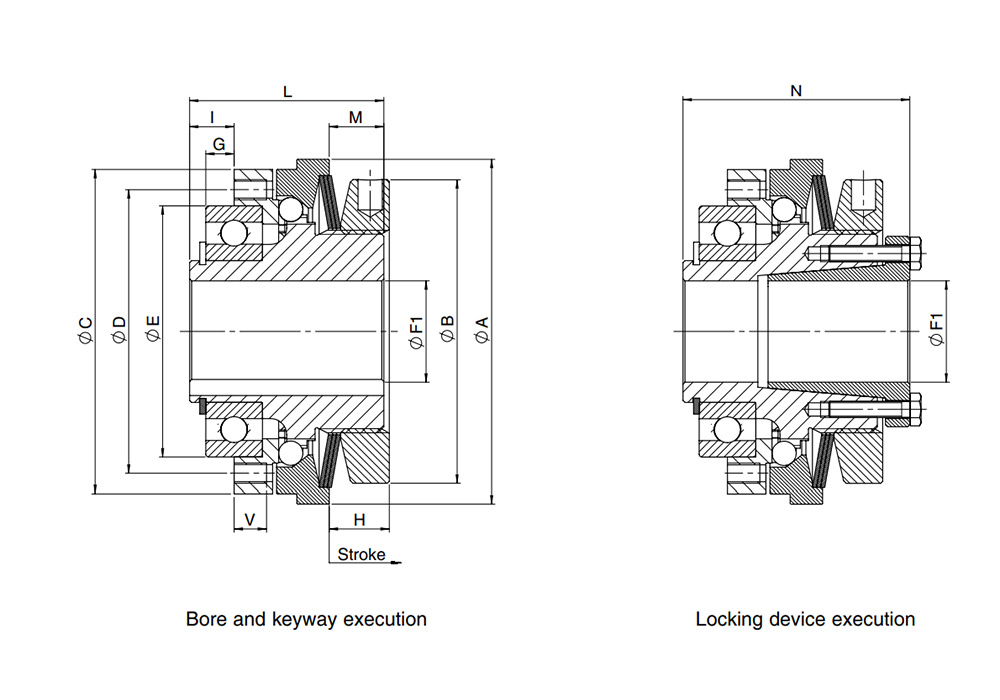

GLS-SG-N

Tamanho do limitador de torque	Dimensões
	F max [mm]	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	G [mm]	I [mm]	L [mm]	M [mm]	N [mm]	V [mm]
12	12	44	38	40	35	30	2	4.5	24	7	28.5	5
17	17	50	42	47	42	37	2	5	29	8.5	34.5	5
20	20	70	62	65	56	47	4	8	40	12	47	6
25	25	85	75	80	71	62	7	11	48	13.5	56	7
35	35*	100	82	95	85	75	9	14	59	16	67	9
42	42	115	97	110	100	90	8	16	64	17	73	10
50	50	135	117	130	116	100	6.5	18	75	20.5	86	11

*F1: diâmetro máximo para furo acabado com chaveta reduzida conforme UNI 7510. Tolerância do furo H7.

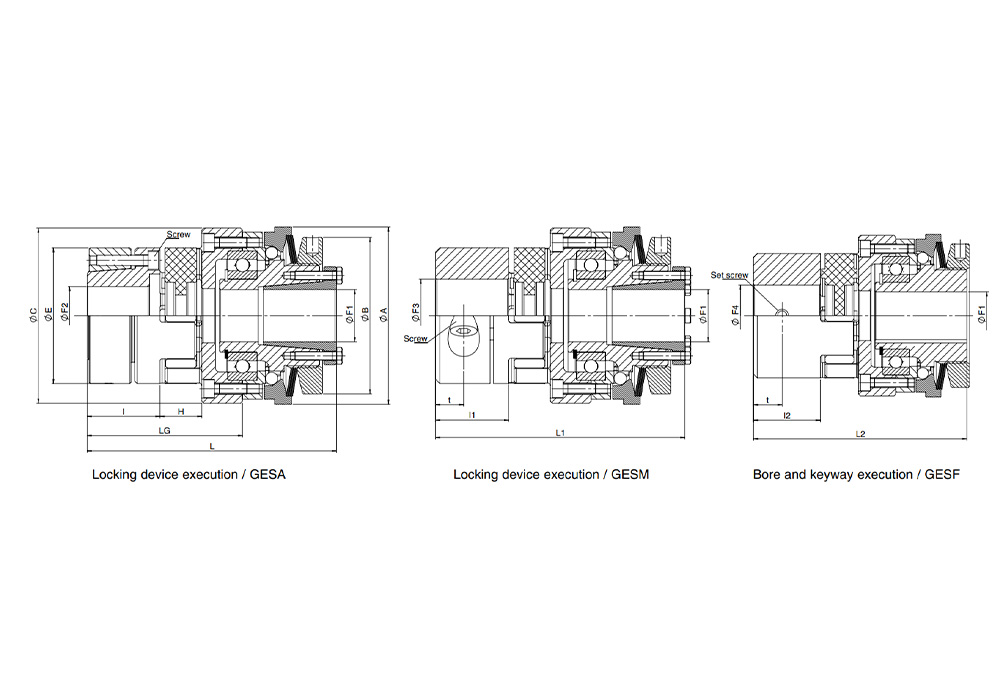

GLS-SG-N com Trasco E

Tamanho do limitador de torque	Tamanho do TRASCO® ES	Dimensões
		F max [mm]	F1 max [mm]	F3 max [mm]	F4 max [mm]	A [mm]	B [mm]	C [mm]	E [mm]	I [mm]	H [mm]	Lg [mm]	L [mm]
12	14	12	14	15	15	44	38	44	30	18.5	13	42	66
17	19/24	17	20	20	24	50	42	52	40	25	16	53	82.5
20	24/28	20	28	28	28	70	62	68	55	30	18	63	102
25	28/38	25	38	35	38	85	75	84	65	35	20	74.5	120
35	38/45	35*	45	45	45	100	82	100	80	45	24	93	146
42	42	42	50	50	55	115	97	115	95	50	26	100	157
50	48	50	60	55	60	135	117	138	105	56	28	110.5	179

*: diâmetro máximo para furo acabado com chaveta reduzida conforme UNI 7510.

F1, F2, F3, F4: Tolerância do furo H7.

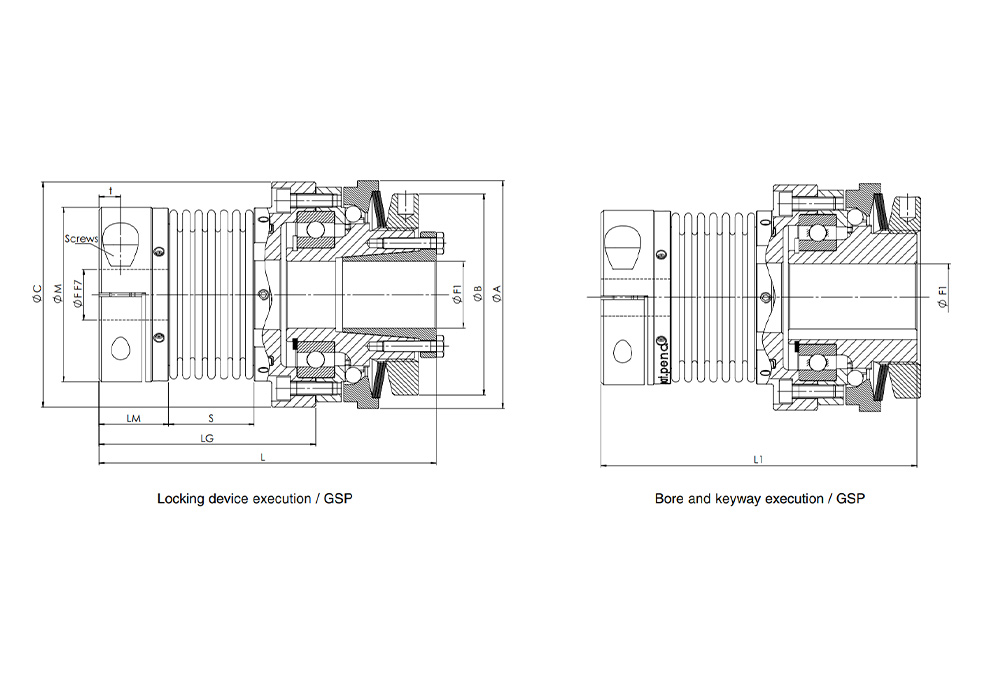

GLS-SG-N com Servoplus

Tamanho do limitador de torque	Tamanho do SERVOPLUS®	Dimensões
		F min [mm]	F max [mm]	F1 max [mm]	A [mm]	B [mm]	C [mm]	M [mm]	Lm [mm]	S [mm]	Lg [mm]	L [mm]	L1 [mm]
12	16	5	16	12	44	38	43	34	17	16.5	48	72	67.5
17	20	8	20	17	50	42	49	40	20.5	21	58	87.5	82
20	30	10	30	20	70	62	65	55	22.5	27	69	108	101
25	38	14	38	25	85	75	84	65	26	32	81	126	118
35	45	14	45	35*	100	82	104	83	31	41	102	155	147

F: Tolerância de furo F7.

F1: Tolerância de furo H7.

: diâmetro máximo para furo acabado com chaveta reduzida conforme UNI 7510.

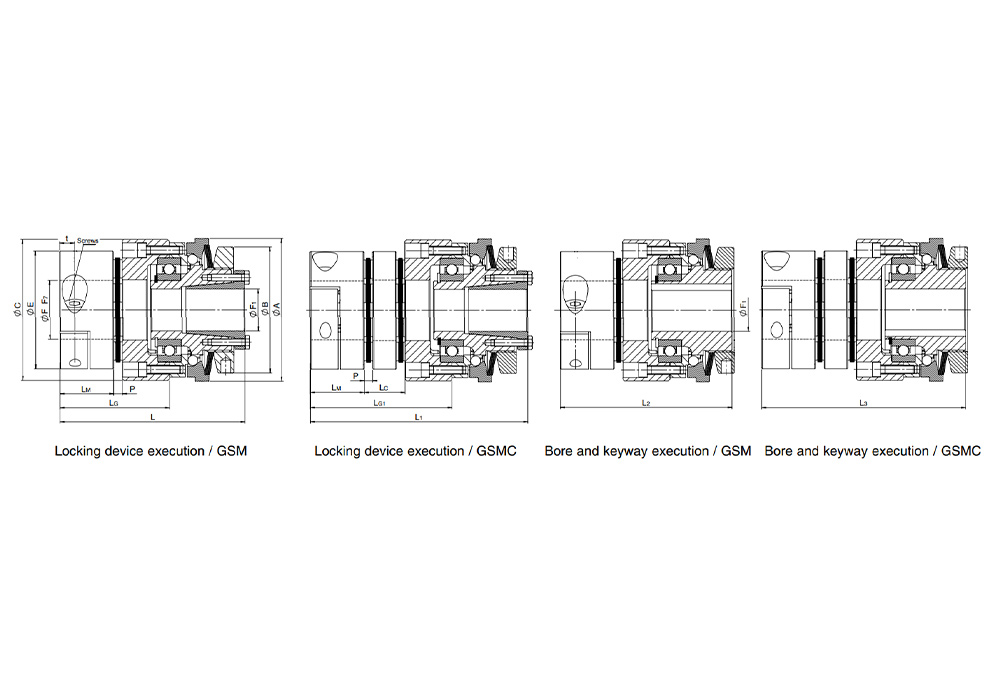

GLS-SG-N com Servomate

Tamanho do limitador de torque	Tamanho do SERVOMATE®	Dimensões
		F max [mm]	F1 max [mm]	A [mm]	B [mm]	C [mm]	E [mm]	Lm [mm]	P [mm]	Lc [mm]	Lg [mm]	Lg1 [mm]	L [mm]	L1 [mm]	L2 [mm]	L3 [mm]
17	15	20	17	50	42	52	47	21	3	13	40	50	69.5	79.5	64	74
20	20	25	20	70	62	68	59	24	4	19	48	63	87	102	80	95
25	25	35	25	85	75	84	70	32	5	24	65	84	110	129	102	121
