Medir uma correia industrial de maneira imprecisa é um dos erros mais comuns na manutenção, e pode comprometer a confiabilidade do equipamento, aumentar o tempo de máquina parada e gerar custos desnecessários. Como especialistas em correias industriais, reunimos dicas práticas sobre como identificar e medir cada tipo de correia corretamente.
Antes de iniciar a medição, é fundamental identificar o tipo de correia utilizada no equipamento, pois cada modelo exige um método diferente. As mais comuns são:
Correias em V (perfis A, B, C, Z, etc.)
perfil determina a largura e a espessura, essenciais para definir a peça correta.
Correias dentadas ou sincronizadoras (HTD, STD, GT, etc.)
A medição depende do número de dentes, passo e largura, exigindo atenção redobrada na substituição.
Correias planas ou transportadoras
exige atenção ao comprimento, à largura e à espessura.
Além do tipo de correia, alguns fatores influenciam diretamente a medição correta:
- Comprimento interno ou externo, dependendo do padrão DIN ou ISO.
- Largura e perfil, que determinam compatibilidade com a polia.
- Estado da correia antiga e das polias, já que desalinhamento ou desgaste pode comprometer o desempenho mesmo com a medida correta. Observe possíveis desgastes laterais que possam diminuir a largura correta da correia.
- Evite dobrar ou flexionar a correia durante a medição, pois isso pode danificar os cordonéis internos de tração e comprometer a precisão dimensional.
- A medição deve ser realizada pela circunferência primitiva (comprimento total da correia), e não pelo diâmetro.

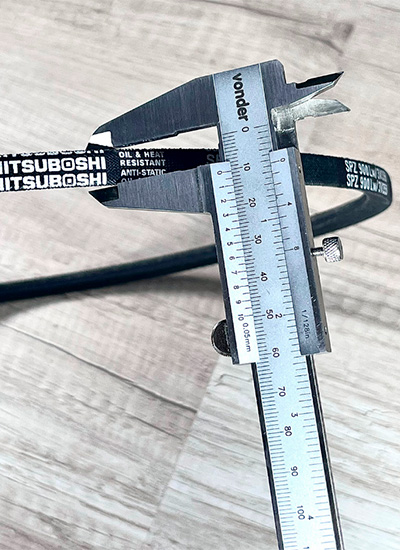

- Meça a altura e a largura do perfil.
- Em seguida, meça a circunferência total da correia.
- Verifique se é Lisa (sem dentes) ou Dentada (com serrilhas para maior flexibilidade)
- Meça a altura, largura e circunferência.
- Meça o passo (distância entre o centro de um friso e o centro do friso seguinte).
- Conte o número total de frisos (considere os canais e não o fundo), informação essencial para definir o perfil correto (ex.: PJ, PK, PL).

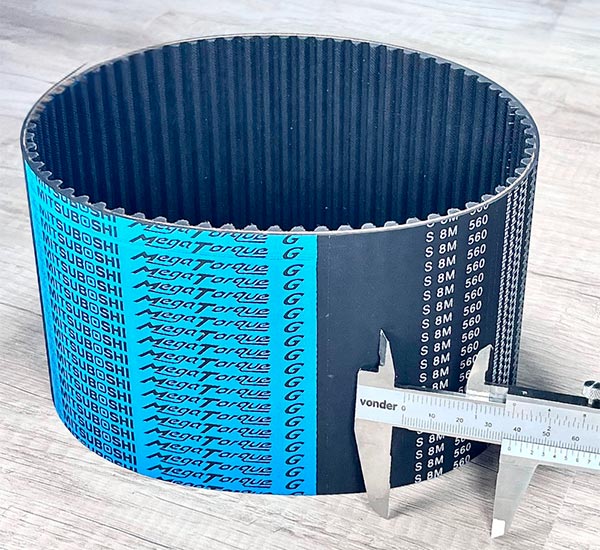

- Conte o número de dentes.
- Meça a largura da correia e a circunferência completa.
- Verifique o passo — a distância medida de centro a centro de dois dentes consecutivos — e confirme se ele corresponde ao passo especificado no manual da máquina ou nas referências do fabricante, garantindo assim a compatibilidade correta entre a correia e as polias do sistema.
📌 Fórmula comum: Comprimento = número de dentes × passo
Após realizar a medição, é importante confirmar alguns pontos antes de solicitar um orçamento ou efetuar a troca da correia para garantir que a substituição seja precisa e segura:
✅ Comprimento medido ou calculado corretamente.
✅ Largura e perfil correspondentes ao original ou às especificações recomendadas.
✅ Tensão da correia verificada no momento da montagem.
✅ Estado da correia antiga, observando desgaste, rachaduras ou alongamento.
✅ Condições das polias: alinhamento, diâmetro, limpeza e manutenção recente.
✅ Código da correia (quando visível) para facilitar futuras substituições.
✅ Registro da data da medição no plano de manutenção preventiva.
Uma medição assertiva assegura instalação mais rápida, menor risco de falhas prematuras e redução de trocas emergenciais. Isso aumenta a disponibilidade produtiva, reduz custos de manutenção e fortalece a confiabilidade operacional do seu equipamento.
Se você ainda tiver dúvidas ou precisar de suporte, a Beltex conta com uma equipe técnica preparada para orientar na medição e indicar a correia ideal para o seu processo.
